手機EOS保護方案如何通過350V的測試?

發布時間:2016-11-29 責任編輯:wenwei

【導讀】如今,快充已成為手機炙手可熱的賣點,眾多的手機設計制造商都想方設法的想要搭上這趟快車。而想要搭上這趟“快充專列”就必須通過嚴格的EOS測試,如何才能順利通過350V的考驗?zāi)??一起來看看Leiditech是怎么做到的吧!

自從OPPO 手機的快充作為賣點,大家都覺得滿足了自己的很大需求,快充電流從1A到2A , 到目前已經在測試的5A,手機快充的需求日益增長,然而滿足快充的產品卻要通過很多嚴格的EOS測試,近來越來越多的客戶關注產品的EOS測試,而且測試要求都是非常高,需要通過350V的測試,對普通的TVS ESD廠家來說,需要把產品封裝控制在手機能接受的范圍內,而且通過超高壓的測試,真是高不可攀的目標。

Leiditech針對快充芯片的各種電壓、電流需求,研發出超小封裝的DFN2020大功率產品,最大可以滿足近400V的EOS的測試,而且可以滿足VC小于大部分快充IC的耐受電壓,是快充IC的得力助手。

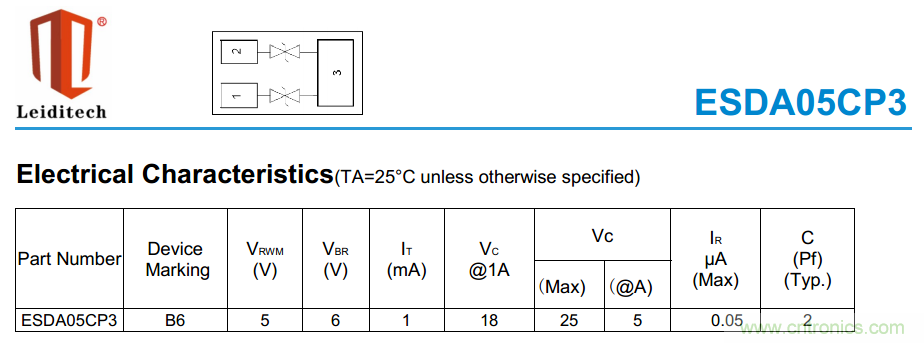

對應信號線,推薦選用0402封裝2路的器件leiditech ESDA05CP3,可以滿足30KV的靜電保護需求。

手機EOS保護方案如何通過350V的測試?

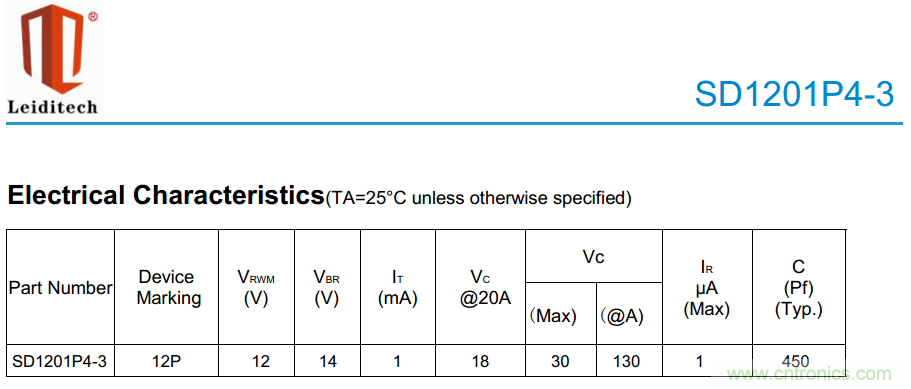

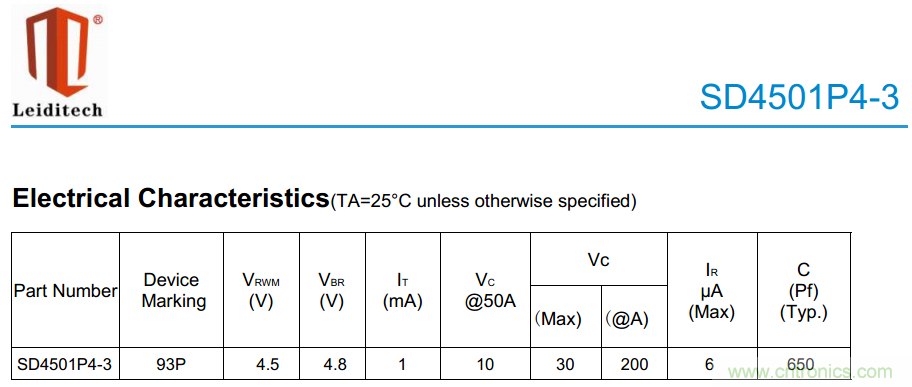

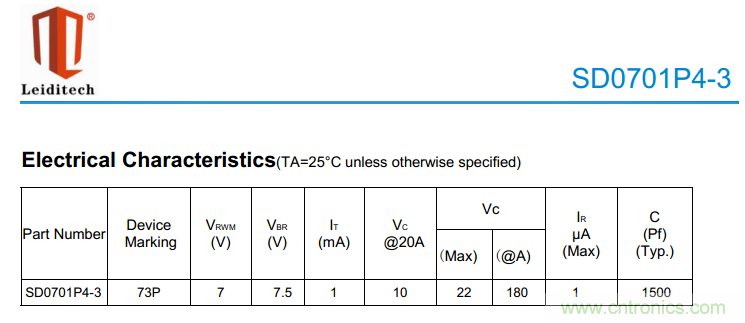

市場目前需求的三種電壓4.5V  7V 和12V的芯片保護產品都在批量推出:

手機EOS保護方案如何通過350V的測試?

手機EOS保護方案如何通過350V的測試?

手機EOS保護方案如何通過350V的測試?

手機EOS保護方案如何通過350V的測試?

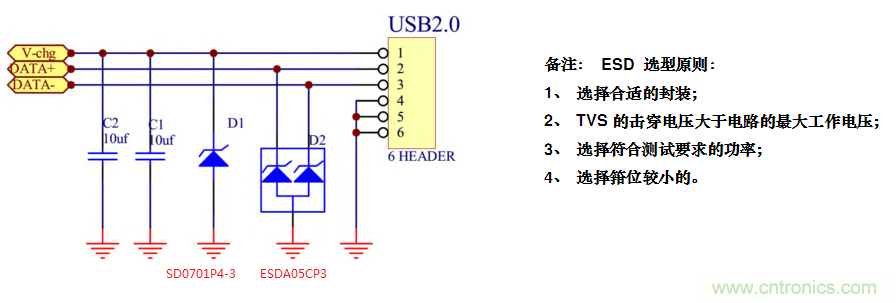

具體應用電路方案如下圖

手機EOS保護方案如何通過350V的測試?

雷卯電子專注過壓過流保護,可以免費提供各類高速數據接口的靜電、浪涌保護方案和樣品。
