低壓運放如何檢測高壓上橋臂電流?

發布時間:2016-10-08 來源:Nicolas AUPETIT 責任編輯:wenwei

【導讀】上橋臂電流檢測通常采用支持擴展共模電壓的專用器件,但是專用器件也有自身的限制,例如,當共模電壓高于100V時,專用運放還能精確地測量電流嗎?傳統5V運放似乎完全不適用這種測量。但是,在增加幾個外部器件后,我們將會發現,低壓運放完全可以精確地測量上橋臂電流,而且沒有任何共模電壓限制。

電路示意圖及原理簡介

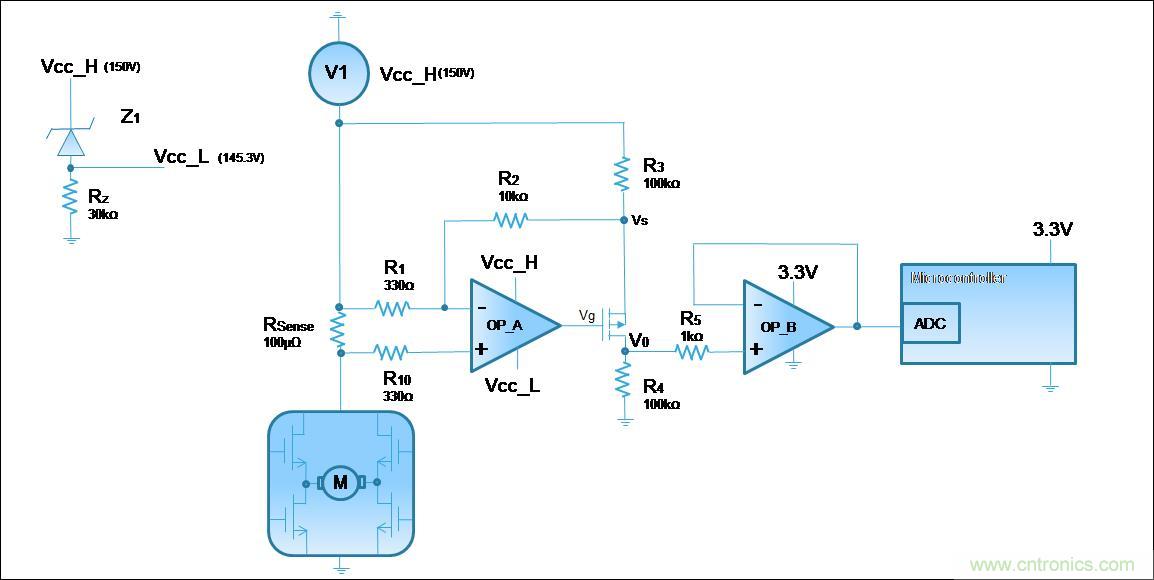

本文所討論的應用設計是測量150V工業電機控制器的電流。如圖1所示,為能夠精確地測量很小的電流值,我們使用了一個分流器配合一個高精度5V運放。

低壓運放如何檢測高壓上橋臂電流?
圖1:典型應用

難道150V輸入電壓不會燒毀運放嗎?如果V1電壓是用于給第一級運放OP_A提供正電壓(Vcc_H),就不會發生這種情況。

如果連接一個擊穿電壓為4.7V的齊納二極管,則會為第一級運放OP_A生成負電壓 (Vcc_L)。這樣,OP_A的電源電壓是4.7V,是Vcc_L=145.3V與 Vcc_H=150V的差值。

電阻Rz為齊納二極管提供偏置電流(~5mA),并為運放的偏置電流提供回路(~40µA)。

Vsense是電流經過電阻Rsense時產生的電壓,被電阻R1、R2、R3和R4放大。

P-MOSFET(BSP2220)輸出高精度電流,與流經Rsense的電流成正比;該電流經過R4電阻時生成對地電壓Vo,與上橋臂電流成正比。第一級的輸出電壓可由下面的方程式1得出:

Vo=(Vsense/R1).(R4/R3).(R1+R2+R3) .....................(1)

第二級運放OP_B用于抑制Vo電壓。在加裝電阻R5后,當啟動階段有大電流經過輸入引腳時,可以保護OP_B的內部ESD二極管。

電機控制電路消耗的最大電流是100A。因此,使用一個100µΩ分流器時,Vsense最大值為10mV。最大輸出電壓取決于Vsense電壓和R4上的最終輸出電流。因為由微控制器的ADC來處理,所以最大輸出電壓Vo必須高于3.3V。

為確保系統正常工作,必須仔細選擇這些器件參數。為了使OP_A輸出不飽和,在選擇參數時必須保證|Vgs|電壓值很小。

因為Ids保持低電流有助于實現這個目標,所以我們選擇一個高電阻的R4。

為避免運放輸出飽和,第一級運放OP_A的增益由R2/R1比確定,不應該過高。

在選擇器件參數時,我們不得不折衷考慮,必須遵守方程式2:

|Vgs max?| < Vzener-(R3.(R1+R2))/(R4.(R1+R2+R3) ).Vo_max .....................(2)

•    其中,Vgmax是使電流Id_max=(Vo_max)/R4進入晶體管所需的Vgs電壓,且Vzener=Vcc_H - Vcc_L

現在我們看一下這個系統的精度問題。導致放大器精度差的主要原因是電阻不匹配和失調電壓。

誤差分析

電阻不匹配對測量精度的影響

假設所用電阻完美匹配,通過方程式1可以得出輸出電壓。不幸地是,實際情況并不是這樣,因為電阻本身也有自己的精度。

用下面的公式可以得出因電阻不匹配而造成的增益誤差:

V0=((Isense*Rshunt)/R1).(R4/R3).(R1+R2+R3).[1+((2R1+4R2+2R3)/(R1+R2+R3)). εα+ εRshunt] ......(3)

•    其中εα是電阻的精度,εRshunt是分流器的精度。

從方程式3不難看出,R2電阻對誤差的影響最大,所以該電阻器必須選擇阻值盡可能小(10kΩ)的電阻。注意,R1和R3的阻值之和應該高且均衡,只有這樣才能取得理想增益,因為理論上R1阻值小能夠抑制噪聲。

Vio對精度的影響

輸入失調電壓是必須考慮另一個誤差,在上面的應用中,我們選擇了一個斬波放大器TSZ121,因為這款產品的Vio電壓極低,在工作溫度范圍內僅8µV。特別是測量特別小的電流時,這個誤差非常突出。

考慮到傳遞函數,Vio可以表示成:

Vout=((Vsense±Vio1)/R1).(R4/R3).(R1+R2+R3)±Vio2 ..................... (4)

•    其中Vio1是第一級運放(OP_A)的輸入失調電壓,Vio2是第二級運放(OP1_ B)的輸入失調電壓。因為TSZ121的輸入失調電壓極低,所以Vio2可以忽略不計。

總誤差

為了弄清輸出總誤差,我們必須把電阻不匹配和運放失調考慮進去。最終,輸出電壓可以表示為方程式5:

Vo=((Isense*Rshunt))/R1).(R4/R3).(R1+R2+R3).[1+((2R1+4R2+2R3)/(R1+R2+R3)).εα+ εRshunt]±(Vio/R1).(R4/R3).(R1+R2+R3) ..................... (5)

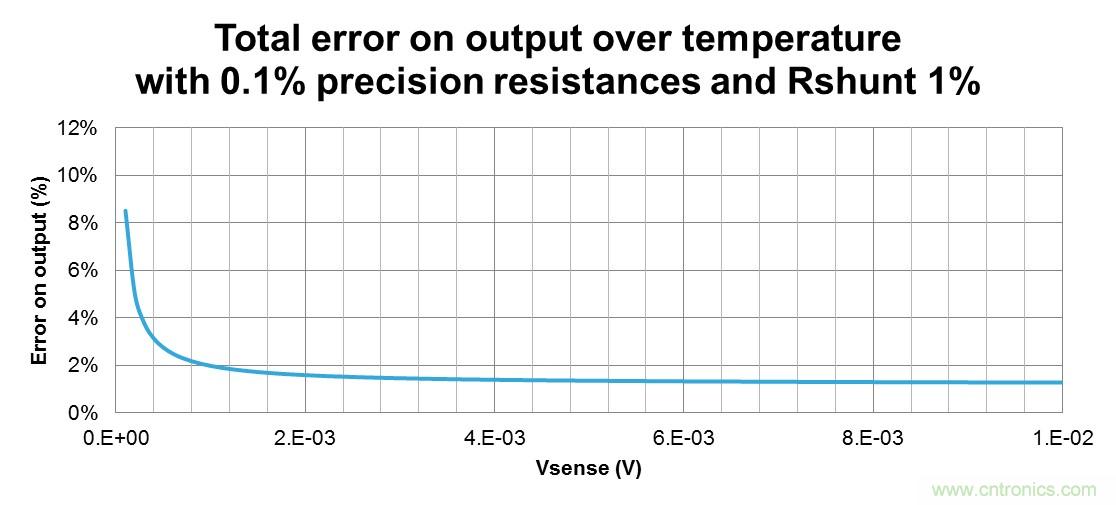

圖2和圖3表示在工作溫度范圍內可能出現的最大誤差,考慮到了分流器的精度。

低壓運放如何檢測高壓上橋臂電流?

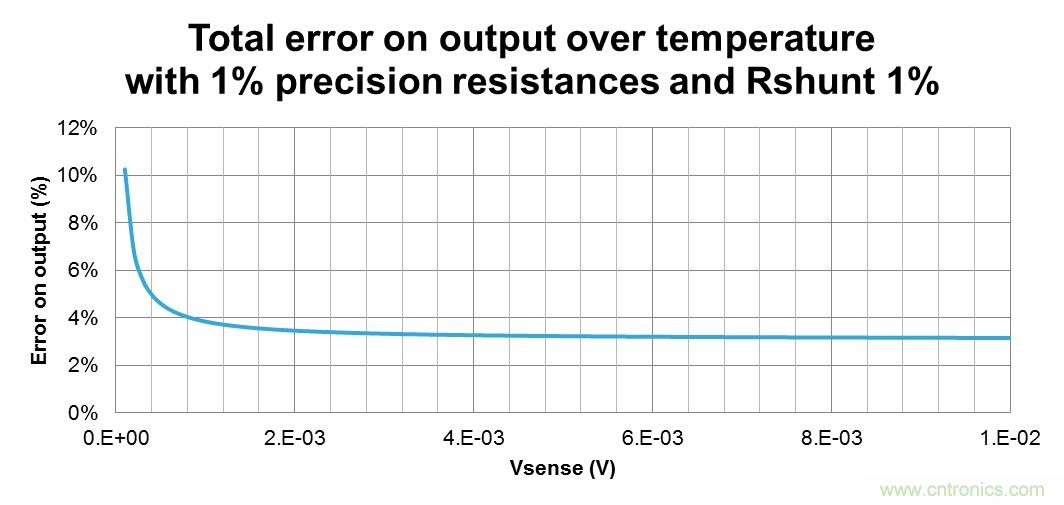

圖2:總誤差,假設電阻精度為1%,Rshunt精度為 1%

低壓運放如何檢測高壓上橋臂電流?
圖3:總誤差,假設電阻精度為1%,Rshunt精度為 1%

結論

專用放大器通常用于上橋臂電流檢測,但是在共模電壓高于70V的應用中,應該改用傳統的5V運放。

上橋臂電流的檢測可以使用高精度運放如TSZ121放大器,為了工作在5V電平轉換電路內,需要一個齊納二極管配合放大器。

我們考慮到了電阻和放大器引起的某些誤差。為取得良好的電流測量精度,我們建議使用0.1%精度電阻。

文章來源于電子技術設計。
