電壓暫降的危害及其解決方法

發布時間:2015-11-03 責任編輯:susan

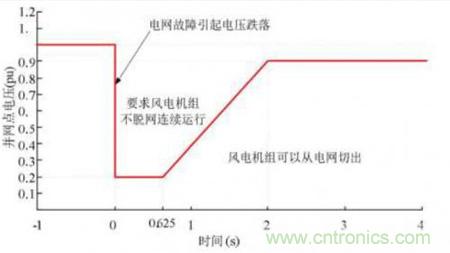

【導讀】近年來風力發電占供電比重增長迅速,電網短路故障出現電壓暫降后,風力機組如果紛紛解列將造成系統不穩定,甚至導致系統癱瘓。電壓暫降是近幾年備受關注的,那你知道產生電壓暫降的原因嗎?



一.什么是電壓暫降?

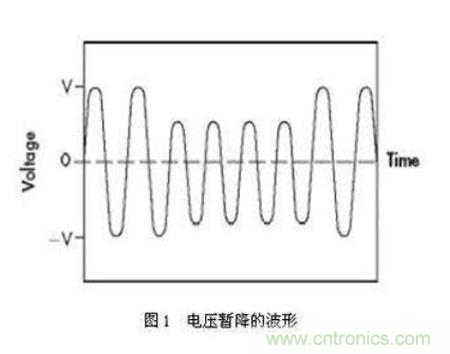

電壓暫降就是電壓突然降低,但是在很短時間內又恢復正常,如圖1 所示,電壓暫降與電壓過低的區別是電壓暫降的時間很短,但是降低的幅度很大,有時暫降后的電壓僅為正常電壓的10%。


二.電壓暫降產生的原因

要理解產生電壓暫降的原因,首先要知道,電網電壓降低的是線路中有過大的電流。供電線路都是有一定阻抗的,當電流流過阻抗時,就會產生電壓降,電流越大,電壓降越大,電網的電壓降低。

引起電壓暫降的原因是線路中在短時間內出現了遠遠超過正常情況的電流結果導致出現了遠低于正常電壓的電壓。引起瞬間大電流的原因往往是線路中出現了短路故障。當線路的某個局部出現短路故障時,導致電流急劇增大,電壓驟然降低。但是故障電路中的保護裝置馬上就開始動作,將故障點隔離,于是電壓又恢復正常,這就形成了短暫的電壓降低。另外,大功率負荷突然接入電網也會導致電壓驟降。

電網導致電壓暫降的原因包括氣候條件、電力公司的設備故障、各種短路故障、大型電動機的起動、雷擊等。


三.電壓暫降在相關行業和設中的影響

1. 汽車行業

在汽車行業中,大量使用工業機器人,由機器人控制對金屬部件進行鉆、切割等精密機械加工或噴涂設備時,如果發生電壓暫降事件,會造成機器人的誤動作造成產品報廢。

2. 半導體,精密電子等行業

當電壓發生暫降時,若設備對電源電壓的變化不能及時地做出動作時就有可能引發故障。設備停止工作,生產的產品質量下降。會引起整個產品線停止運轉,造成芯片、主板被毀壞。

3. 可編程控制器

當電壓出現暫降時,PLC 停止工作或切除動作,造成設備誤動作,輕者造成次品率增加,嚴重則會造成機器故障、損壞。

如下圖是雷擊造成短路故障,導致電壓暫降現象。


四.電壓暫降的解決方法

1. 提高設備抵御電壓暫降的能力;
2. 安裝電壓補償型裝置;
3. 改變系統設計,降低電壓擾動;
4. 減少故障次數、加快故障切除時間。

電壓暫降的危害及其解決方法:隨著企業對電能質量的日益重視,可以使用在線式電能質量監測裝置如致遠電子的E8000、E8300 對電能質量進行長期監測,找出電壓暫降問題的根源。
