牛人支招:如何快速設置高壓電容并聯零序電壓保護

發布時間:2015-10-16 責任編輯:sherry

【導讀】高壓電容在實際的并聯應用過程中,工程師需要對其設置多重保護,才能有效的保障電容器組的安全運行,零序電壓保護就是其中的一種。在今天的文章中,就讓學霸來為大家介紹一下,如何快速完成高壓電容并聯后的零序電壓保護設置吧。

在高壓電容器或電容器組的并聯過程中,當線路為單星形接線時,工程師就需要為電路系統設置零序電壓保護了。在整個電路系統保持正常運行時,三相容抗對稱,I0和U0幾乎為零,是無需擔心的。但是一旦當電容器組某相的部分電容器故障時,電容器組的電納就會發生較大的變化,在開口三角形出口的零序電壓醵有較大數值,超過整定值時將整套電容器從母線上切除。零序電壓保護的設置具有動作靈敏度高、運行可靠、結構簡單等特點,最重要的是,零序電壓保護的方式不會受到系統接地影響,是一種比較理想的保護方式。

在高壓電容器的并聯保護設置中,零序電壓保護方法又被稱為開口三角電壓保護方法,它也可以利用電容器每相關聯的放電線圈或電壓互感器二次側接成開口三角形,最常見的接線保護方法如下圖所示。

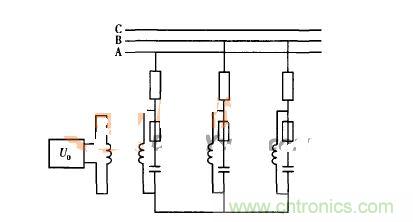

利用放電線圈構成的零序電壓保護接線圖
利用放電線圈構成的零序電壓保護接線圖

在實際操作時,這種零序電壓保護方法的定值計算公式如下圖所示,在定制計算過程中,時間參數T的選值為0.1-0.2s:
在上圖所提供的定值計算公式中,參數M為單臺密集型電容器內部各串聯段并聯的電容器小元件數。參數N為單臺密集型電容器內部的串聯段數,參數UEX為電容器組的額定相電壓。參數UCH為開口三角零序電壓。參數UBP為開口三角正常運行不平衡電壓。參數KK為可靠系數,可靠系數大于等于1.5,參數K為因故障切除的同一并聯段中的電容器小元件數。

以上就是本文針對高壓電容在并聯過程采取零序電壓保護設置,所進行的簡要介紹,希望能夠?qū)Ω魑还こ處煹难邪l(fā)設計工作有所幫助。
