淺讀電容觸摸MSP430電路與LED驅動電路設計

發布時間:2015-07-09 責任編輯:tomruanduo

【導讀】MSP430系列單片機具有低功耗和豐富的外設模塊的特點,針對電容觸摸應用,又能帶來什么幫助?


電容觸摸實現原理

MSP430根據型號的不同支持多種電容觸摸檢測方式,有RC 震蕩、比較器、PIN RO,本設計使用的是PIN Relaxation Oscillator 方式,原理如圖,芯片管腳內部檢測電路由施密特觸發器、反向器,以及一個電阻組成,震蕩信號經過施密特觸發器變成脈沖信號,再通過反向器反饋回RC 電路,通過Timer_A對施密特觸發器的輸出進行記數,再通過設置測量窗口Gate 獲得記數的結果。當手指觸摸電極,電極上的C 產生變化,導致震蕩頻率改變,這樣在定長的測量窗口就能獲得不同的記數結果,一旦差值超過門限,結合一定的濾波算法判斷就可以觸發觸摸事件。

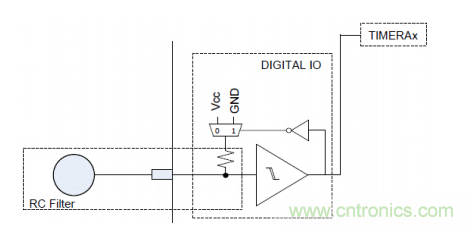

PIN RO 原理圖





電路設計

MCU 通過一個5V 轉3.3V 的LDO 給VCC 供電,使用LDO的目的是為了保證電源的穩定,讓觸摸電路在檢測信號時不會因為電源的噪聲產生過大的信號偏差。電極上串的電阻作為ESD保護器件,如果在產品結構設計合理的情況下可以省去。電路中預留了UART 口與主控系統通訊。

由于每一個LED 的電流在10mA左右,24個LED如果同時亮就有240mA,無法通過MCUIO口直接驅動,在每個LED 上加一個三極管以及限流電阻,實現24路LED 的控制。

針對電容觸摸應用,MSP430的PIN RO 電容觸摸檢測方式支持IO口直接連接檢測電極,不需要任何外圍器件,極大的簡化了電路設計,本設計中使用的MSP430G2XX5 支持多達2個IO口,可驅動24個以上的LED燈,達到理想的顯示效果。
