專家教你如何計算一個繼電器保護電路?

發布時間:2015-03-20 責任編輯:sherryyu

【導讀】繼電器保護電路大家熟悉嗎?一般從事電路設計的工程師都會遇見電路保護的設計,但是如何去計算一個電路保護呢?恐怕不是很多人知道,這里一位高人專門來教大家如何計算一個繼電器保護電路?

談了很多定性的東西,現在做一個例子介紹一下,如何計算放電的能量。

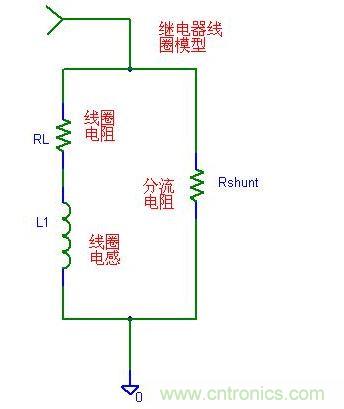

計算放電的能量
這里shunt電阻不一定是有的,不過可以先考慮。

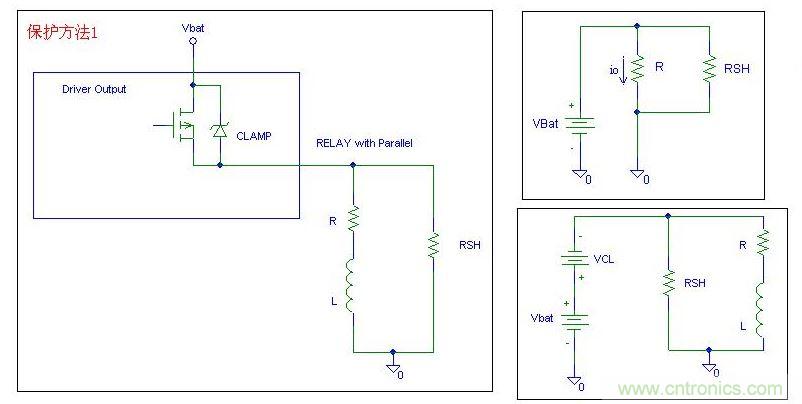

保護方法1
保護方法

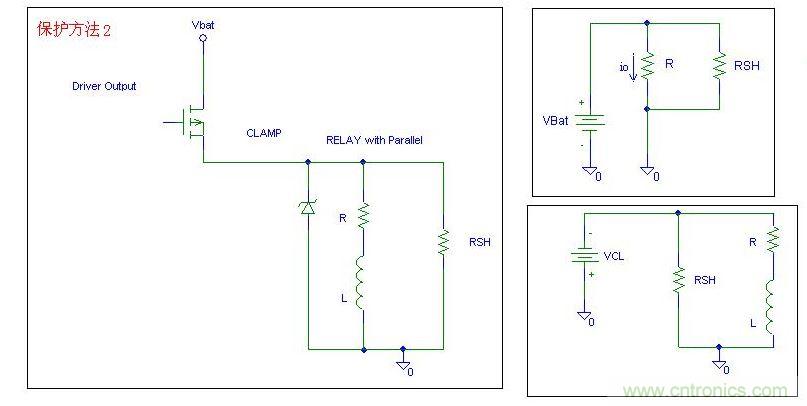

保護方法2
保護方法
[page]
計算保護方法1:

用拉普拉斯變換或者一階放電公式都可以用來求:
保護方法

保護方法

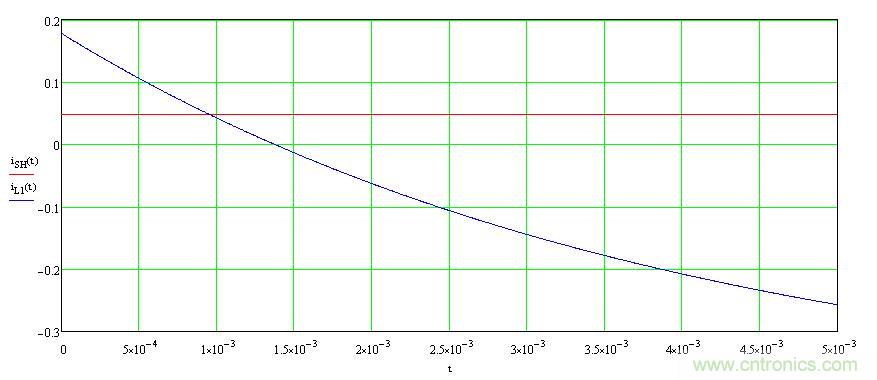

從圖上也可以看出時間。
把這個能量和Zener管子最大能承受的能量比較可以得到一個結果。

補償方法2同樣分析。

如果沒有shunt電阻,終止條件為電感電壓-電阻電壓=zener的電壓。
