一款直流電源防雷電子電路設計

發布時間:2014-10-27 責任編輯:sherryyu

【導讀】本文介紹的是一款直流電源防雷電子電路設計圖,該電路采用常規的兩級設計方式,第一級用來吸收較大的浪涌,后級采用TVS來對殘壓進一步的吸收。詳情請看下文。

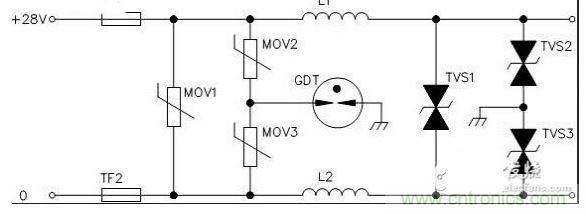

采用常規的兩級設計方式,第一級用來吸收較大的浪涌,后級采用TVS來對殘壓進一步的吸收。第一與第二級之間采用電感進行退耦,起到延時的作用,這樣可以保證MOV可以比TVS先動作。u 前級共模采用壓敏與氣體管相結合的方式;u 前級差模采用壓敏、溫度保險相結合的方式,溫度保險可以消除壓敏失效短路時火災的發生。

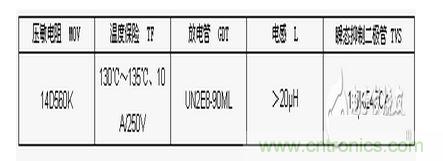

元件選擇:壓敏電阻 MOV溫度保險 TF放電管 GDT電感 L瞬態抑制二極管 TVS14D

前級共模采用壓敏與氣體管相結合的方式;

前級差模采用壓敏、溫度保險相結合的方式,溫度保險可以消除壓敏失效短路時火災的發生。

元件選擇:
