揭秘iPhone 4S內置電路模塊是如何煉就的?
發布時間:2014-10-19 責任編輯:sherryyu
【導讀】雖然現在iPhone6很火,但是也托他的福iPhone4s也是一路狂跌,讓不是很富有的人也能過過“果粉”的癮。很多人只會用卻不清楚他的內部是如何煉就的?這里小編為大家揭秘iPhone 4S內置電路模塊是如何煉就的?

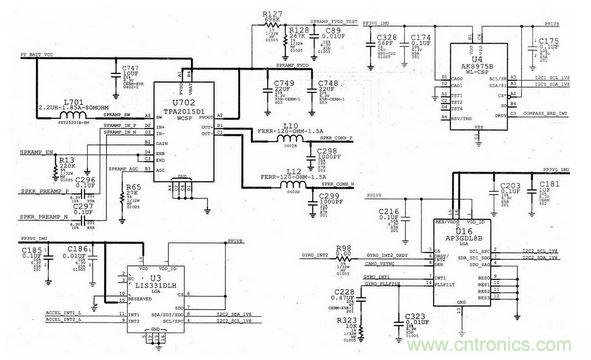

蘋果iPhone 4S手機的揚聲器放大器、陀螺儀、指南針等電路,由揚聲器音頻功率放大芯片U702(TPA2015D1)、三軸加速度計芯片U3(LIS331DLH)、陀螺儀芯片U16(AP3GDL8B)、指南針芯片U4(AK8975BWL-CSP)組成,完成揚聲器信號的功率放大、游戲狀態的重力感應、GPS狀態的電子羅盤功能。
TPA2015是TI公司的高效D類音頻功率放大器,采用電池跟蹤SpeakerGuard AGC技術,并集成了自適應的升壓轉換器,能增加低輸出功率的效率。3.6V電源時TPA2015能向8歐姆揚聲器提供2W功率,THD為6%,效率 85%。工作電壓2.5V-5.2V,帶自動恢復的熱和短路保護,有三種增益設定:6 dB, 15.5 dB和20 dB,主要用在手機,PDA,GPS,手提電子學和揚聲器。
STMicroelectronics推出新系列帶有數字輸出的三軸線性加速器LIS331DLH。微小型3×3×1mm傳感器具有分辨率可擴展性,內置了智能特性,并降低了功耗,專注于消費類與工業市場的小型化運動傳感解決方案的急劇增長的需求。
AP3766是BCD公司最新推出的LED驅動控制芯片,采用原邊調整控制(PSR)技術實現高精度的恒壓/恒流(CV/CC)輸出,省去了副邊光耦及恒壓恒流控制電路,也不需要環路補償電路實現了電路的穩定控制,并且采用SOT-23-6 小體積封裝,顯著縮小系統體積,降低了系統成本。
