1、可以簡單說一邊7只腳對應一個聲道，引腳高度對稱。

2、第16腳為供電腳既接電源的。兩聲道用時1腳沒用，懸空即可。



3、13、14、4、5腳為接地腳，在普遍的運用中往往是將12、13（或4、5）腳直接焊在一起的，同時開大孔固定散熱器。而一些2025的代用芯片這兩腳直接就是一個很寬的腳。

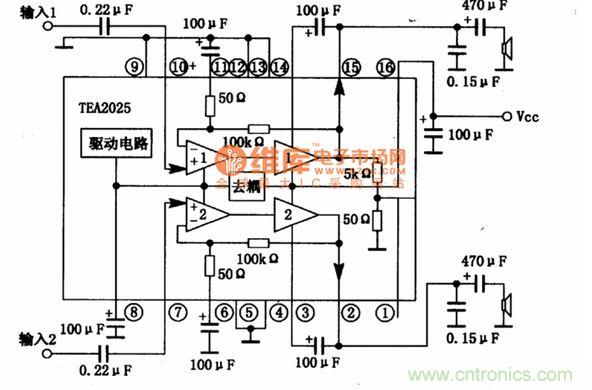

4、從內部圖可以看出其放大倍數為10‘000/50=200倍，相當大，所以一般應用中應在6（或11）腳接電阻減小增益，計算公式10000/（50+X），個人感覺200-400歐就挺好。如果不加電阻增益過大非常容易發生自激，簡單的說就是芯片發熱，噪音可怕。



5、7、10腳接的是輸入電容，理論上越大低音越好，但是邊際效應明顯，超過1U可能就沒什么實質差別了。最好用CBB電容，陶瓷電容最差，鉭電容更差，電解電容也可以但是效果不要用太大指望（而且不能太大，最好不要超過10U，原因忘了算直覺吧）。



6、15、2腳必須要有輸出電容，顯然圖上470的太小了，理論上電容越大低音越好，但是響應會變差，這個爭議從來就沒停止過。在很多otl成品，用的是2200-4700的輸出電容，當然小喇叭本就沒有還原100HZ以下的能力，所以1000-2000U足矣。當然喇叭阻抗大可減小電容。



7、經實踐5-12v都可以很好的工作，但是貌似電壓高反而發熱更大，用9v以上供電的建議加散熱。
