串聯LED照明電路保護的優化策略

發布時間:2014-09-05 責任編輯:echolady

【導讀】發光二極管(LED)屬于易碎裝置,因此容易受到外界環境的干擾,如熱、機械沖擊、靜電放電及閃電,尤其是應用于室外時。由于照明及背光顯示的LED燈串使用量的不斷增加,需要研發工程師研發更為可靠的LED串。藍寶石基板的高亮度的LED會對周圍的雷電和閃電攻擊造成的電壓瞬變極其敏感。即使是在室內應用,LED串仍需要安裝靜電放電(ESD)保護裝置,使整個組件更為長期、可靠的運行。當無法提供這種保護時,串聯中的一個LED出現故障并斷開電路,其他的LED燈也將關閉。

單個LED保護
LED串內部(圖1)的旁路保護裝置,可以使該串在單個LED出現故障斷開時,繼續運行。通過限制整個LED串上的任何過剩電流或電壓,有助于保護LED驅動器。

  串聯LED照明電路保護的優化策略

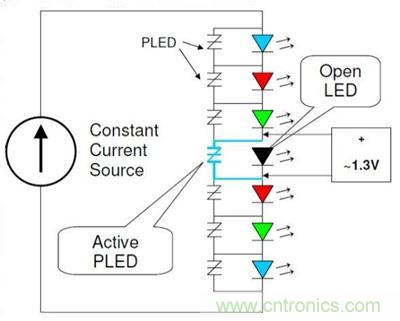

圖1:LED串內部的旁路保護裝置

使用適當旁路保護裝置保護LED串中的單個LED,不僅能夠保持LED串仍舊能夠照明,而且也有助于保護LED驅動器免受過電流與過電壓(可能因LED故障造成)。
當提到保護單個LED時,在LED串內部需要安裝串聯電路的支路,選擇正確的保護裝置是至關重要的。這要求理解潛在的LED故障機理及不同類型保護裝置的工作原理。這種理解有助于電路設計者選擇合適的裝置,包括有一個LED因斷路原因出現故障時,能夠保持系列LED串仍舊運行的裝置。
1、LED控制與故障模式
串聯的LED串由恒定電流驅動,該恒定電流由把串聯LED串驅動為充分亮度、顏色與強度的開關電源產生。該恒流電流源提供了對LED組亮度的更好控制以及更均勻的LED組亮度。LED是一種易碎的固態器件,本質上是二極管,構造為P-N結,在正向偏壓時,能夠發光。主要的LED失效機理本質上是機械與熱力,包括熱循環、熱沖擊及在高溫下(可能造成絲焊老化與故障)運行的LED。由于金屬會發生氧化,且隨著時間推移會變脆,LED發生故障的可能性會增加。ESD事件或附近雷擊造成的電涌是LED發生故障的另一個常見原因。
2、保護裝置選擇的電路參數
選擇LED保護裝置中的主要參數是單個LED額定電流與額定功率,正向工作電壓及LED驅動器恒流輸出電壓。典型高亮度LED額定功率在1瓦特與3瓦特之間。額定功率上的高亮度LED最大電流消耗可以通過以下公式簡單確定:
串聯LED照明電路保護的優化策略

其中I是電流,P是LED額定功率,VF是LED正向電壓。LED在不同的額定功率范圍內都可供使用,因此這些值相應地有所不同。同時,發射不同波長(顏色)的LED有不同的電壓降。例如,與白色LED相比,紅色LED通常有更低的VF,會消耗更多電流。主要的可靠性問題是,如果一個高亮度LED出現故障,形成開路,高亮度LED串如何連續操作。在需要高可靠性光源的應用中,這個問題是至關重要的。
許多戶外應用位于離開地面的位置,因此,一個小的事故就會變成一個大的問題。串聯中,單個高亮度LED開路故障可能導致重大費用與不便,原因是必須對整個裝配進行維修。

LED開路保護器運作
LED開路保護器是安裝在LED上內部觸發的兩個終端裝置,如果LED自身修復或被更換,它會自動重置。這種保護器是電壓觸發開關,漏電量低,與微安開關相似,當它被觸發時(圖2),就變成低阻抗的微安開關,可最大限度地減少功率消耗。通路狀態的LED下降約0.7V,這并不足以打開保護器裝置。一旦有一個LED出現故障形成開路,有足夠的電路電壓來觸發保護器至通路狀態(恒流輸出電壓由LED驅動電路提供)。圖2中描述的PLED6系列也是以內置抗浪涌為特征的,有助于保護LED免受附近雷擊或靜電放電事件引發的浪涌。
串聯LED照明電路保護的優化策略

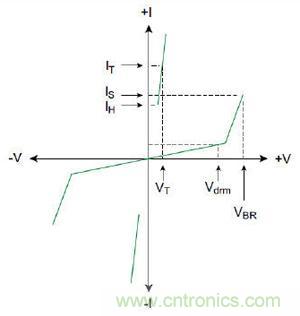

圖2:典型的LED開路保護器 V-I 特征

拿Littelfuse PLED6系列裝置作為典型LED開路保護器為例,圖2顯示了關鍵的參數為VBR,IS,IH,IT與VT。如V-I曲線所示,VBR定義了該裝置的斷開電壓額定值至擊穿電壓額定值之間的區域。在斷開狀態下,VBR是可以應用于該裝置的直流與交流電壓的連續峰值組合,這導致了通過該裝置的電流小于5μA(從6至33V DC的各類最低VBR額定值都是可行的)。IS是電流值,當應用最低VBR時,它可導致裝置從斷開狀態切換到通路狀態。通常,IS最大值為100mA。吸持電流(IH)是維持裝置處于通路狀態時的最低電流需求(通常為5mA)。通路狀態電壓(VT)是全傳導期間穿過裝置的最大電壓。IT是在通路狀態下,兩秒內可以通過裝置的最大電流額定值(最大值為1A)。通常,LED串電流要遠低于該值,這樣可使得LED開路保護器繼續保持下去。
理想情況下,在LED開路保護方案中,每個LED都有一個保護裝置。但是,“預算”保護方案可能發揮作用。例如,當選擇適當?shù)腖ED開路裝置時,可以在串聯中的兩個LED上安裝一個PLED。一個LED故障會導致兩個LED變暗,但這削減了一半的保護成本。
[page]

LED照明系統保護
很多的保護裝置可以用于電源與LED驅動,且有許多出版物可以對選擇提供指導。圖3中的電路是演示LED路燈照明系統中的開關電源保護的舉例。在該電路中,交流電熔斷器提供了基本的防火保護,以應對可能造成過流條件的主要系統故障,但是必須能夠容忍3KA至6KA以上的浪涌,而不出現斷路。在下游組件出現故障的情況下,直流熔斷器可用于直流-直流轉換器或LED驅動電路中的快速過流保護。

串聯LED照明電路保護的優化策略
圖3:LED街道照明電路舉例,包括與開關電源(SMPS)相關的保護裝置
在電路的交流電輸入側,還需要處理過壓事件與電壓瞬變。它們通常是由附近的雷擊造成的,但也可能通過電力線上的瞬間狀態變化產生。用于過壓條件的典型保護裝置是金屬氧化物壓敏電阻(MOV),可以與瞬態電壓抑制器(TVS)相結合。用于電源保護的電路還需要與地面隔離,防止可能的電擊危險(這些規格都包含在IEC/UL 60950-1, UL 1449與IEC/UL 6500)。圖4顯示了達到這些要求的解決方案。該設計結合了含有瞬態電壓抑制器的金屬氧化物壓敏電阻。


 串聯LED照明電路保護的優化策略

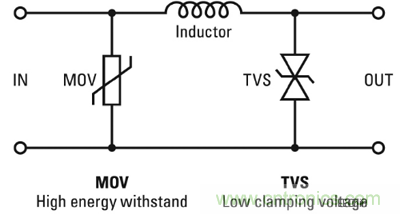

圖4:用于LED照明的電源輸入過壓保護方案舉例

此外,也應考慮把過壓保護用于LED驅動芯片。適當?shù)娜ヱ铍娙萜?,連同為線路驅動器額定電源電壓的TVS裝置,將提供一個非常穩定的設計。一些LED驅動器制造商把感知開路LED串的電路列入,但該電路不應與保護串的電路相混淆,或如果LED出現故障,要保持LED串處于運行狀態。

潛在的LED旁路保護裝置分析
為了保護單個高亮度LED,并防止整個高亮度LED串聯串在單個高亮度LED出現故障時熄滅,在高亮度LED終端必須安裝旁路保護裝置。有許多裝置可以考慮,包括壓敏電阻、可控硅整流器、穩壓二極管、聚合靜電放電保護器及LED開路保護器。
1、壓敏電阻
這些裝置最適合于相對高能的電源線路瞬變,特別是雷擊及大型電感負荷轉換造成的瞬變。很遺憾,這些裝置不能作出快速反應,無法保護LED免受低級別瞬變(可能造成LED故障)的危害。除該缺點外,如果LED出現故障形成開路,壓敏電阻不能為電流提供路徑,因此整個LED串將關閉。壓敏電阻產生的熱對發光二極管也可能是一個問題。

2、可控硅整流器
在出現故障的發光二極管附近,可控硅整流器可按路徑發送電流,以保持LED串的其余部分發光。但是,這些裝置是一些大型裝置,它們通常需要電阻式分壓,以設置觸發電壓。不同溫度上,可控硅整流器觸發電壓的變化可能會非常大。此外,反向阻斷電壓太高,因此,可控硅整流器不能提供反極性保護。

3、穩壓二極管
盡管穩壓二極管通常比可控硅整流器小得多,但仍舊存在其他問題。當一個LED出現故障形成開路時,穩壓二極管必須引導串聯燈串中的所有電流。大部分穩壓二極管有相對較低的電流額定值,因此它們的壽命在該種類型的應用中比較短。穩壓二極管也會引起微環境熱事件,該事件可能會導致進一步的LED故障。

4、高分子聚合物ESD保護器
通常這些設備是專用于高速數字電路,不是用于直流線路的保護,與LED串的情況一樣。與硅裝置相比,它們有較高的動態電阻,因此它們的鉗位電壓太高,不能保護易碎的LED。此外,它們不能提供過載保護,也不能提供反極性保護。

5、LED開路保護器
這些裝置是特別設計用于保持串聯LED燈串的其余部分,在一個LED出現故障時,仍能夠正常運轉。它們是緊湊的硅基裝置,安裝在每個LED終端。作為旁路裝置,它們能夠在開路LED周圍,按路徑發送電流,保持LED串的其余部分仍能夠照明。一些LED開路保護器還提供靜電放電/照明及反極性保護,這樣可以減少照明電路成本,消除對附加保護組件的需求。
