一款可靠的喇叭保護電路圖設計

發布時間:2014-07-29 責任編輯:sherryyu

【導讀】本文講解的是一款可靠的喇叭保護電路設計,電路中有正向檢波,負向檢波,當兩聲道各用一檢波電路,任一聲道出現問題,均可給C5提供放電能路,使J釋放,調節R1、R2的阻值,可改變靈敏度。具體電路設計請看下文。

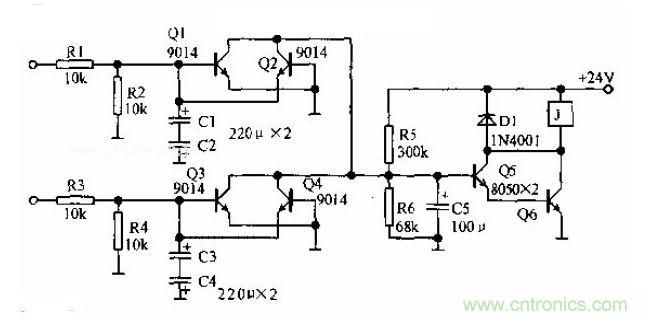

Q1、Q3分別作左右聲道的正向檢波:Q2、Q4分別作左右聲道的負向檢波。由于兩聲道各用一檢波電路,任一聲道出現問題,均可給C5提供放電能路,使J釋放,調節R1、R2(別一聲道為R3、R4)的阻值,可改變靈敏度。
喇叭保護電路設計
