【電感器開發秘史 第3講】以沖切實現超窄偏差的LQS系列

發布時間:2014-07-23 責任編輯:willwoyo

【導讀】正如LQH的誕生及其獨特的形狀中所述,由村田獨創形狀的LQH從系列到各種尺寸以及性能的產品陣容都進行了擴充。

其中,在第2代3225(in mm)/1210(in inch) 尺寸(3.2mm×2.5mm)的方形繞線型片狀電感的基礎上增加了磁屏蔽結構和電感系數窄偏差(±2%)的電感LQS系列在1992年實現了商品化。

在當時鐵氧體磁芯纏繞銅線技術中,可實現的最小電感系數偏差為±5%。1989年開始將其與組成閉磁路的鐵氧體磁芯組合,通過沖切調整電感系數,使偏差實現±2%。

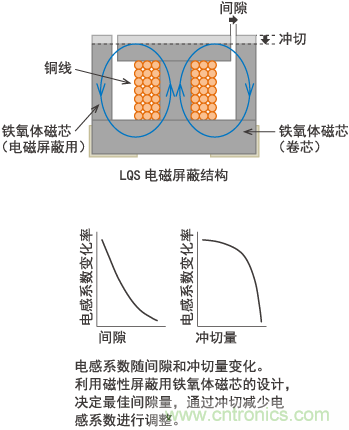

為與3225(in mm)/1210(in inch) 尺寸的矩形卷線片狀電感組合,首先應設計試制組成閉磁路用的鐵氧體鐵芯,并反復測試其是否能使沖切量與電感系數變化量達到穩定。當然,在沒有沖切設備的條 件下,為求取沖切量與電感系數變化量的關系,毎天取數十個產品,以手按壓進行研磨,測定電感系數的變化。使用有限要素法進行模擬,讓組成閉磁路的鐵氧體磁 芯尺寸達到最佳。當通過不斷測試,使沖切量與電感系數變化量關系穩定時,我們真切地感受到即使是手工品,也可能實現電感系數偏差±2%。另一方面,為實現 量產,無論是3225(in mm)/1210(in inch) 尺寸的矩形卷線片狀電感和組成閉磁路用的鐵氧體磁芯的組裝、還是沖切設備的安置,都需要有生產線。尤其針對沖切設備,還前往了生產鐵氧體磁芯的工廠,討論 用幾種研磨設備進行量產化。從如何將產品固定在設備上開始,到?jīng)_切精度的提升,最后再到如何將之從設備上卸下進行清洗干燥等一系列過程中,產生的問題極其 繁多。但是,經過各部門的合作,堆積如山的問題能夠得以解決,并實現商品化。

最后,LQS系列雖已履行完其商品職能,但構成閉磁路用的鐵氧體磁芯組合技術,已由電磁屏蔽結構的卷線商品(LQH66S,DLW5BS/T)繼續發揚光大。
