浪涌試驗時為什么只燒毀功放板?

發布時間:2014-06-11 來源:電子工程專輯 責任編輯:sherryyu

【導讀】有人問我:在做設備的浪涌試驗時,其他的都沒有損壞,為什么只有離電源輸入端最遠的功放板燒毀了?我也很納悶,等看過了他的布局圖,我樂了,因?yàn)槲乙卜高^(guò)同樣的錯誤。我想大家肯定想知道原因,這里將為大家講解。

有人問我:在做設備的浪涌試驗時,其他的都沒有損壞,為什么只有離電源輸入端最遠的功放板燒毀了?我也很納悶,等看過了他的布局圖,我樂了,因?yàn)槲乙卜高^(guò)同樣的錯誤。

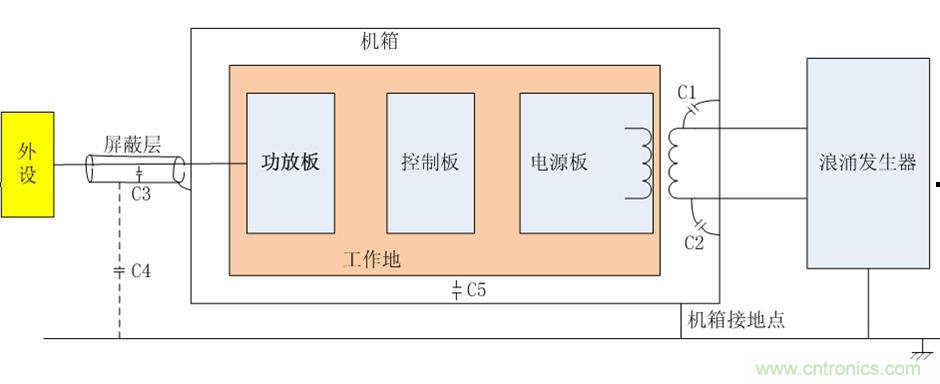

設備布局圖如下:
設備布局圖
在分析前,先明確接地的概念,這里的接地,不是指安全地,而是特指參考地。因?yàn)镋MC測試所說的地就是參考地,是一個大面積的等電位的金屬板,這個金屬板接大地的線纜就是安全接地線。

這只是個簡圖,原圖上沒有C1、C2、 C3、C4和C5,是我后期為了分析容易補上去的,電源輸入線的正負極之間肯定也有保護電路,如果大家感興趣,我們可以在后續文章里再重點討論。同樣,我們這里也不討論差模干擾,因?yàn)閷?duì)于浪涌,差模很容易解決。

在設備布局時,他考慮更多的是功能,對EMC設計考慮的太少。EMC里的接地的主要目的是改變共模干擾傳輸路徑,避免干擾電流流過敏感電路。

原圖的設計中針對浪涌的處理,靠的是工作地和機箱間的空氣間隙來保證。但是,對于高頻干擾信號,影響最大的是寄生參數,隔離電路只能阻斷差模信號,對共模干擾沒有阻隔能力。

從圖上可以看出,相對于輸入干擾信號,存在很多寄生通道,如C1、C2、 C3、C4和C5,因?yàn)槿魏涡盘?hào)的傳遞,都是閉環的,干擾信號肯定會通過這些寄生通道流回到干擾源,只是流過不同寄生通道的電流大小不同罷了。

當電纜相對于參考地位10cm時,寄生電容為50pf/m,寄生電感是10nH/m。對于長距離傳輸?shù)碾娎|,功放和外設之間的距離超過100米,這個時候,如果C1和C2也是寄生電容,那么C3和C4就是一個低阻抗的通路,浪涌共模干擾電流就通過大面積的背板流向功放板,然后通過C3流向參考地,功放板能保住那就見鬼了。

為什么控制板沒有問題呢?那是因?yàn)榭刂瓢鍥](méi)有對地泄放通路,準確地說對參考地的寄生電容太小,相對于功放板的輸出電纜,可以忽略不計。

分析到這里,大家應知道怎么進行EMC改造了吧,那就是在電源板上加上C1和C2。

C5和機箱接地點對本文分析影響不大,但它在其他應用里影響相當可以。本來想同時分析一下,但不知不覺,就寫了這么多,只好打住,也不知道說明白了沒有,呵呵。
