一種高端大氣簡約實用的整流電路實例分析

發布時間:2014-03-20 責任編輯:mikeliu

【導讀】整流電路是每個電子人必須學習的電路之一。因為整流電路是電源的重要組成部分,它可將交流電變?yōu)橹绷麟姡瑧?yīng)用十分廣泛。今天給大家介紹一款實例整流電路方案分析,高端大氣,簡約實用!

可控硅整流電路廣泛應用于機械制造工業和冶金工業中,它不僅要求電源的技術指標高,還要求體積小、重量輕、可靠性高。如果采用可控硅(SCR)作為整流元件,可以通過控制門極觸發脈沖的時刻來控制輸出電壓的大小,這種整流稱為可控整流。目前由于SCR能承受的電壓,電流容量仍是目前器件中最高的,而且工作可靠,所以許多大容量場合仍大量使用SCR。

可控硅整流電路中的可控硅是由觸發電路提供觸發信號而導通的,觸發電路的工作性能直接影響著可控硅的工作。因此,觸發電路是可控硅電路可靠、有效工作的關鍵。

觸發電路主要采用兩種方法:采用分離元件設計的觸發電路存在各相電路分散性大、調試不方便、穩定性和可靠性差等缺點;采用專門集成觸發電路芯片設計的觸發電路成本高,芯片的質量難以保證。在此利用通用集成電路設計了一種簡約整流觸發電路,觸發三相橋式全控整流電路。

1 電路的拓撲結構

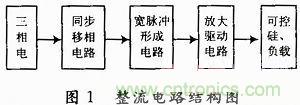

整流電路的結構如圖1所示。

一種高端大氣簡約實用的整流電路實例分析

1.1 同步移相電路

同步移相電路由鋸齒波發生器和電壓比較器組成。

同步變壓器和整流變壓器接在同一電源上,用同步變壓器的次級電壓控制鋸齒波的發生器中三極管的導通,從而保證了觸發脈沖和主電路電源同步。

鋸齒波與直流電平通過電壓比較器比較可得到寬度變化的矩形波。調節電壓比較器的輸入電壓即可改變輸出波形的前沿位置,從而達到了移相的目的。

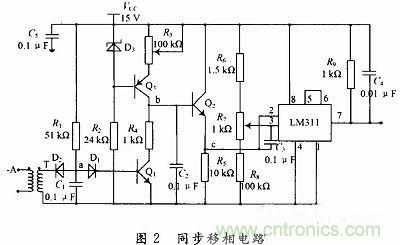

該設計由LM311構成電壓比較器。LM311在使用應注意:電源由0.01μF的瓷片電容旁路;兩個輸入腳之間接一個100~1 000 pF的電容,以便產生更整齊的比較器輸出波形;短接管腳5和管腳6;為濾除和減弱輸出信號的震蕩,在比較器輸出端的上拉電阻兩端并接一個容量適當?shù)碾娙?。如圖2所示。

一種高端大氣簡約實用的整流電路實例分析

1.2 寬脈沖的形成電路
[page]

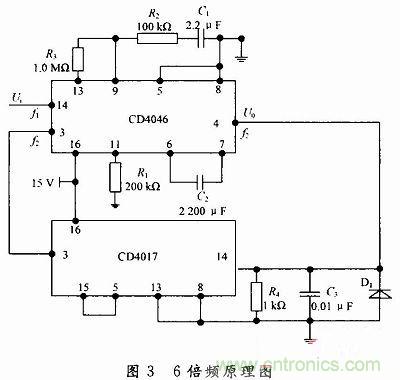

鎖相環與CD4017組成的6倍頻電路,是利用分頻器實現倍頻功能的電路,倍頻電路的輸出信號頻率是輸入信號頻率的6倍。電路原理圖如圖3所示。

一種高端大氣簡約實用的整流電路實例分析

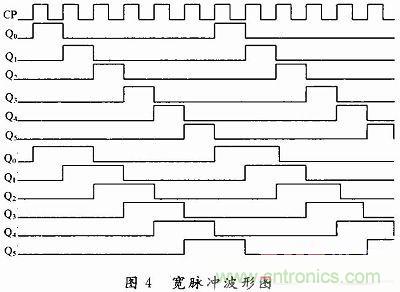

6分頻器CD4017可輸出Q0~Q5六路間隔、脈寬都為60°的脈沖,通過或門關系可得到與之相對應的6路信號,彼此間隔為60°,脈寬為120°的脈沖,波形圖如圖4所示。

一種高端大氣簡約實用的整流電路實例分析

觸發電路根據觸發脈沖的寬度有單寬觸發和雙窄觸發。實踐證明單寬觸發比雙窄觸發穩定。

鎖相環入鎖時,具有“捕捉”信號的能力,可在某一范圍內自動跟蹤輸入信號的變化。若電網頻率變化時,鎖相環會自動追蹤,增強了電路的可靠性。

1.3 脈沖列觸發原理

在觸發脈沖裝置中,單寬觸發一般用光耦隔離,脈沖寬度可得到保持,但光耦需獨立電源供電,增加了相應的配套設備;雙窄觸發一般用脈沖變壓器隔離。若單寬用脈沖變壓器隔離,會出現過飽和現象。為了避免過飽和現象,采用一高頻信號分別和寬脈沖相與,得出與之相對用的6組脈沖信號。

1.4 放大驅動電路

放大驅動電路是由三極管和脈沖變壓器組成。該電路的作用是對6組脈沖信號進行放大隔離,得到具有足夠功率、可靠觸發可控硅的觸發信號。
2 與傳統整流電路的比較
[page]

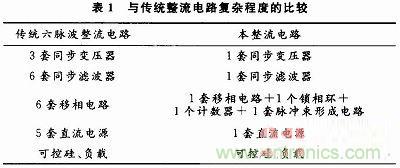

與傳統六脈波整流電路相比,此電路的復雜程度很低,如表1所示。

一種高端大氣簡約實用的整流電路實例分析

3 實驗波形

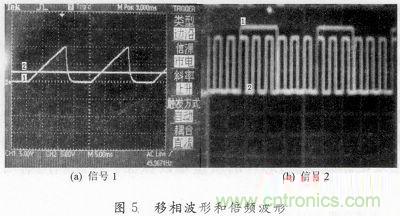

圖5(a)的波形是同步移相電路中LM311的兩個輸入端的波形,調節同步移相電路的R3,得到波形較陡的鋸齒波;調節R7,可改變它第3腳的輸入電平,得到前沿位置的變化的矩形波,從而達到移相的目的,且頻率為工頻頻率50 Hz,如圖5(b)所示的信號線1。信號線1輸入到6倍頻電路中,可得到是對應的倍頻波形,即圖5(b)所示的信號線2,它的頻率是300 Hz,是輸入信號1的6倍。

一種高端大氣簡約實用的整流電路實例分析

一種高端大氣簡約實用的整流電路實例分析

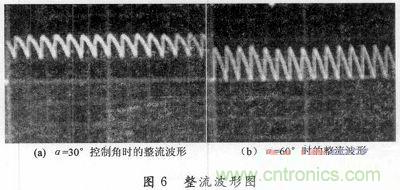

為了安全,采用峰值為40 V的三相交流電源進行整流。當三相橋式全控整流電路的負載是電阻時,可得到如圖6所示的整流波形,可發現每一個周期中整流輸出電壓波形都由6段線電壓組成。圖6(a)是控制角α=30°時的整流波形,最大值為40 V;圖6(b)是α=60°時的整流波形,此時整流輸出電壓仍連續。α=60°是整流輸出電壓連續和斷續的臨界點,當α>60°時,整流輸出電壓斷續。圖6中示波器的參數:CH120.0 V,M5.00ms。

4 結語

該電路的核心是利用鎖相環的倍頻原理產生6組觸發信號。實驗證明,設計的電路結構簡單,調試少,元件少,故障少,成本低,經濟效益高。若加以完善,會帶來很高的社會價值。
