我們曾分析了引起手機充電端子過熱的原因是阻性失效(詳情點擊:手機充電端子燒毀的真正原因),但更重要的是如何防止過熱引起充電端子過熱或者其他更大風險。利用PPTC(Polymer Positive Temperature Coefficient)技術可以有效防止過熱事件。PPTC 材料制成的保護產品在本體溫度達到轉折溫度時會急劇地從低阻狀態進入到一定的高阻狀態,從而切斷電流,防止過熱事件失控。下面是 PPTC 材料的典型阻抗-溫度曲線。

專家解讀:用PPTC技術來避免手機充電端子的過熱
圖1:PPTC 材料的典型阻抗-溫度曲線

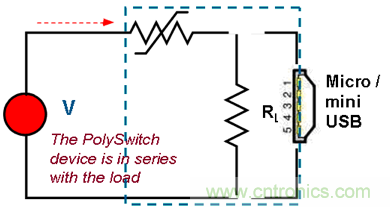

將 PPTC 產品集成到充電輸入接口線纜端子內部是一個很好的過熱保護思路。利用 PPTC 技術做成的貼片產品體積小巧,可制成標準的 1210、1206 甚至 0805 封裝尺寸,這樣就可便利地將其集成到充電線輸電端口里面,而不會使其尺寸過大。當充電端子處發生阻性失效過熱時,熱量也可以很快地傳遞到 PPTC 保護產品處,然后 PPTC 切斷電流,防止充電端口和充電線輸電端子過熱燒毀。下面是這個保護概念的電路原理示意圖。

[page]
專家解讀:用PPTC技術來避免手機充電端子的過熱
圖2:PPTC保護概念的電路原理示意圖

在用戶發現故障,拔出充電線后,PPTC 產品又可自行恢復到低阻狀態。如果充電端口的故障得到排除,整個充電電路又可恢復正常工作,用戶絲毫不會感受到使用不便。

低電阻 PPTC 材料貼片產品在同樣的封裝尺寸下,可提供更大范圍的正常工作保持電流,適合越來越流行的高電流充電場合?,F有的產品可支持 3A 以上的充電工作,滿足當今絕大多數電子產品。

有了 PPTC 保護技術,用戶再也不用擔心因手機充電而出現的過熱等風險了。
