【導讀】LED因其壽命長、光效高、無輻射與低功耗等優點得到廣泛應用，在LED使用過程中，如果處理不當，將導致LED損壞，本文分析了導致LED損壞的主要原因，并對LED電路保護方法進行講解，希望能幫助大家做好LED電路保護，延長LED的使用壽命。
LED電路的基本概念
LED(Light-Emitting-Diode中文意思為發光二極管)是一種能夠?qū)㈦娔苻D(zhuǎn)化為可見光的半導體，它改變了白熾燈鎢絲發光與節能燈三基色粉發光的原理，而采用電場發光。據分析，LED的特點非常明顯，壽命長、光效高、無輻射與低功耗。LED的光譜幾乎全部集中于可見光頻段，其發光效率可達80~90%.將LED與普通白熾燈、螺旋節能燈及T5三基色熒光燈進行對比，結果顯示：普通白熾燈的光效為12lm/W，壽命小于2000小時，螺旋節能燈的光效為60lm/W,壽命小于8000小時，T5熒光燈則為96lm/W,壽命大約為10000小時，而直徑為5毫米的白光LED為20~28lm/W，壽命可大于100000小時。有人還預測，未來的LED壽命上限將無窮大。

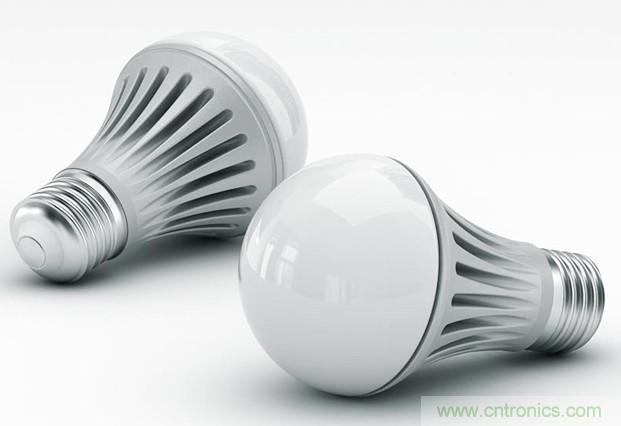

圖：LED損壞原因及LED保護方法詳解
大功率，指發光工率大，一般指0.5W,1W3W5W或更高的。光強與流明是比小功率大，但同樣散熱也很大，現在大功率都是單顆應用，加很大的散熱片。小功率一般是0.06W左右的。插件和食人魚等。現在LED手電一般是用小功率用的，光散不散，取決于LED的發光角度，有大角度小角度之分，小角度不散，大角度才散。
而有些LED在使用中的各種原因?qū)е码娏髟龃?，這個時候如果不采取保護措施，那么這種增大的電流超過一定的時間和幅度后LED就會損壞。那么讓我們來具體了解導致LED損壞的具體原因。
LED損壞的原因主要有：
1.電壓的突然升高。
2.中某個組件或印制線條或其他導線的短路而形成LED供電通路的局部短路，使這個地方的電壓增高。
3.LED因為自身的質量原因損壞因而形成短路，它原有的電壓降就轉嫁到其他LED上。
4.內的溫度過高，使LED的特性變壞。
5.內部進了水，水是導電的。
6.配的時候沒有做好防靜電的工作，使LED的內部已經被靜電所傷害。盡管施加的是正常電壓和電流值，也是極易造成LED的損壞。
了解了以上造成LED損壞的因素。那么，我該怎么樣進行LED電路的保護呢？
[page]
保護LED電路的方法如下：
1.LED電路中采用保險絲(管)
由于保險絲是一次性的，且反應速度慢，效果差、使用麻煩，所以保險絲不適宜用于LED燈成品中，因為LED燈現在主要是在城市的光彩工程和亮化工程。它要求LED保護電路要很苛刻：在超出正常使用電流時能立即啟動保護，讓LED的供電通路就被斷開，使LED和電源都能得到保護，在整個燈正常后又能夠自動恢復供電，不影響LED工作。電路不能太復雜體積不能太大，成本還要低。所以采用保險絲的方式實現起來很困難。
2.瞬態電壓抑制二極體(簡稱TVS)
瞬態電壓抑制二極體是一種二極體形式的高效能保護器件。當它的兩極受到反向瞬態高能量沖擊時，能以10的負12次方秒極短時間的速度，使自己兩極間的高阻立即降低為低阻，吸收高達數千瓦的浪涌功率，把兩極間的電壓鉗位元在一個預定的電壓值，有效的保護了電子線路中的精密元器件。瞬態電壓抑制二極體具有回應時間快、瞬態功率大、漏電流低、擊穿電壓偏差一致性好、鉗位元電壓較易控制、無損壞極限、體積小等優點。
但是在實際使用中發現要尋找滿足要求電壓值的TVS器件很不容易。LED光珠的損壞主要是因為電流過大使芯片內部過熱造成的。TVS只能探測過電壓不能探測過電流。要選擇合適的電壓保護點很難掌握，這種器件就無法生產也就很難在實際中使用。
3.選擇自恢復保險絲
自恢復保險絲又稱為高分子聚合物正溫度熱敏電阻PTC,是由聚合物與導電粒子等構成。在經過特殊加工后，導電粒子在聚合物中構成鏈狀導電通路。當正常工作電流通過(或元件處于正常環境溫度)時，PTC自恢復保險絲呈低阻狀態;當電路中有異常過電流通過(或環境溫度升高)時，大電流(或環境溫度升高)所產生的熱量使聚合物迅速膨脹，也就切斷了導電粒子所構成的導電通路，PTC自恢復保險絲呈高阻狀態;當電路中過電流(超溫狀態)消失后，聚合物冷卻，體積恢復正常，其中導電粒子又重新構成導電通路，PTC自恢復保險絲又呈初始的低阻狀態。在正常工作狀態自恢復保險管的發熱很小，在異常工作狀態它的發熱很高阻值就很大，也就限制了通過它的電流，從而起到了保護作用。
在具體的電路中，可以選擇：
①分路保護。一般LED燈是分成很多串接支路。我們可以在每個支路的前面加一支PTC組件分別進行保護。這種方式的好處是精確性高，保護的可靠性好。
②總體保護。在所有光珠的前面加接一支PTC組件，對整燈進行保護。這種方式的好處是簡單，不占體積。對于民用產品來說，這種保護在實際使用中的結果還是令人滿意的。
本文介紹了LED電路的基本概念、LED損壞的原因及LED電路保護的方法的分享，先對LED電路的基本概念進行了解然后分析造成LED損壞的原因，最后提出了LED電路的保護的方法。分享了利用保險絲和抑制二極管等，可以實現LED電路的保護。希望本文可以為您帶來有效的幫助。
