【導讀】Littelfuse宣布推出超低結電容保護晶閘管,提供比瞬態電壓抑制(TVS)二極管等箝位型器件低45%的電容。新款SDP系列SIDACtor保護晶閘管可為寬帶電信設備提供行業領先的交流保護,SOT23-6小型封裝非常適合于高密度電路板設計。

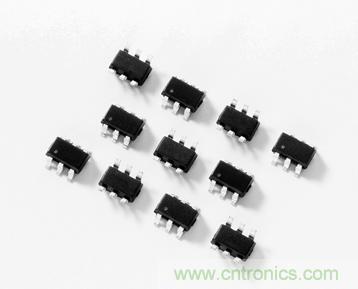

SDP系列SIDACtor保護晶閘管采用SOT23-6封裝,可為寬帶/xDSL電信設備提供強大的過壓保護,對連接速度和接通率的影響微乎其微。 正在申請專利的半導體瀉流型技術實現了比瞬態電壓抑制(TVS)二極管等箝位型器件低45%的電容。 本產品還能對浪涌做出更快速的響應,從而確保了更低的過沖電壓,同時靜電(ESD)、雷擊和電源故障保護也進一步增強。 本產品專為VDSL2、ADSL2、ADSL2+電信應用和普通輸入/輸出保護功能中的三級或線驅動器側保護而設計。 其小型封裝非常適合于高密度電路板設計。
瀉流器件在發生高出轉折電壓的浪涌時可起到分流器件的作用。 此類器件在開啟后可提供一條阻抗極低的通道,將瞬態能量從負載上轉移開。 相比之下,箝位器件會將瞬態電壓限制在某個設定值內。 當外加電壓達到擊穿電壓值時,該器件會切換到非常低的阻抗值,以便最大程度地減少電路承受的瞬態能量。
“SPD系列SOT23-6是市場上斷態電容最低的瀉流器件,具備業內最快的浪涌抑制響應速度。”SIDACtor保護晶閘管產品線全球產品經理Betty Li介紹說。 “本產品使電路設計師能夠提供遠遠快于箝位器件的浪涌抑制響應速度,同時還可保持信號的完整性。”
SIDACtor保護晶閘管的特色
• 通過提供瀉流器件,在250V/µs環境下對最大閥值為29V的浪涌現象做出響應,從而幫助防止xDSL驅動芯片發生故障
• 針對AC電源保護,在低穩態電容條件下可提供高達30A的強大浪涌保護性能
• 針對小型信號隔離
變壓器上產生的耦合損害浪涌可提供快速響應保護
SIDACtor保護晶閘管的供貨情況
SDP SOT23-6 SIDACtor保護晶閘管可提供卷盤包裝,每卷3,000只。
大額訂單現可通過全球的Littelfuse授權經銷商索取樣品。 如需了解Littelfuse 授權銷商名單,可訪問 Littelfuse.com。更多信息如需了解更多信息,請查看SDP SOT23-6 產品頁面 和 規格書。如果您有技術疑問,請按以下方式聯系SIDACtor保護晶閘管全球產品經理Betty Li: betty.li@littelfuse.com。
