詳解水泥電阻的發熱情況

發布時間:2013-03-20 責任編輯:easonxu

【導讀】水泥電阻,就是用水泥灌封的電阻器,水泥電阻發熱太快的原因有:當電阻一定時,那就是電流過大,如果是這樣,那就減小流過電阻 的電流。當電流一定時,那就是電阻的值太大,適當減小電阻的阻值。


水泥電阻,就是用水泥(其實不是水泥而是耐火泥,這是俗稱)灌封的電阻器,其允許工作溫度大于碳膜電阻(>130°),所以50~60。對于這個電阻來說沒問題,但是這么高的熱功率加上led本身的發熱,如果散熱不好肯定這個led壽命將銳減。

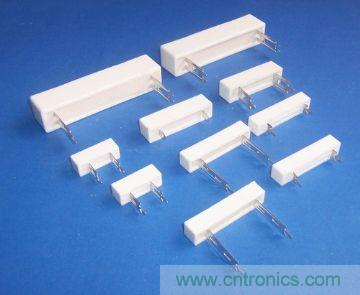

圖1:水泥電阻
圖1:水泥電阻

根據焦耳定律可知:水泥電阻發熱太快的原因有:當電阻一定時,那就是電流過大,如果是這樣,那就減小流過電阻 的電流。當電流一定時,那就是電阻的值太大,適當減小電阻的阻值。

電阻有一定的額定功率、我們在作電路時一般使用的小色環電阻的 功率差不多是1/16W,1/8W,1/4W,1/2W,1W,2W,3W1/4W,2W,3W等等,從外觀的大小來辨別,體積越大,功率越大,若再大的 話一般電阻上會標注。一般電阻體積越大,耐受功率越大;在使用前應該算一下功率值,原則是不應該超過電阻的標稱值。特殊情況下,要加裝散熱片。一般小功率 電路,電阻幾乎不發熱。大功率的電阻會感覺到燙手,但沒關系的。

建議

最好能采用更低的直流電源, 重新配電阻可直接降低電阻上的功耗,省電又減少發熱.如果直流電源不能更換可采用兩個5W100Ω串聯,如果只有5W200Ω電阻可采用2個并聯再串聯 (200/2+200/2). 另外水泥電阻如果工作在標稱功率,溫升相當高,最好不要用手直接接觸。理論上電阻的功率沒有選錯,但是溫度是受不了的,因為電阻的標準溫度是100度以上 的.解決辦法是換大一檔功率的電阻,如果有可能,最好的辦法是改用電壓低的直流電源3V,5V或6V就可以了,重新選配限流電阻。
