四款過壓保護元件特性應用分析

發布時間:2013-03-15 責任編輯:easonxu

【導讀】本文詳細介紹了突波抑制二極體、閘流體元件、氣體放電管、壓敏電阻四種過壓保護元件的特性和應用,以便根據不用的應用需求選擇合適的電路保護元器件。


Gas Tube (氣體放電管)

玻璃或陶瓷封裝充以鈍性氣體兩端封閉為電極。當瞬間電壓超過DC崩潰電壓,電壓之差異引起氣體放電管之電極跳火,使得管內之氣體離子提供一較低阻抗之路線使瞬間高壓通過高突波電流與低容值。

特性.:

壽命之限制,性能隨著使用而降低,不常使用在通訊及基地臺之保護模組。

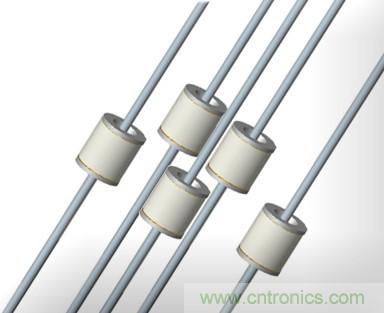

圖題:氣體放電管
圖題:氣體放電管

TVS Diode(突波抑制二極體)

TVS為箝制電壓抑制器,當電壓加在其兩端時。TVS將經由電阻之變化而提供一低阻抗之路徑,一旦電壓移走,TVS將回復到其高維持電壓之阻抗。

特性.:

其為固態元件,在規范之條件下長期使用并不致改變其電性參數.
快速反映時間
適合低壓之應用

應用

電壓及電流之限制。
流經元件之電流增加,箝制電壓亦增加,應用於二階之保護。

Thyristor (閘流體) 元件

閘流體為PNPN之元件,可被想成是一TVS二極體加上閘極。當超過它的維持電壓(VDRM)時,閘流體將會箝制瞬間電壓在此元件之切換電壓(VS)以內,一旦流過此元件之電流超過切換電流,此元件將會模擬短路之狀況;一旦流經閘流體之電流低於維持電流(IH),則閘流體將重置(Reset)并回復到高維持電壓之阻抗。

特性.:

快速反應時間
穩定之電氣特性
低電容值
長期性之可靠度
不受電壓損害
高突波電流能力
不能直接使用於AC線路上
在通訊及資料通訊上之過壓保護.

Metal Oxide Varistor (壓敏電阻)

圓片狀兩支腳,穿孔式元件,主要成分為氧化鋅,加上一些添加物燒結而成,猶如兩個背對背之P-N JUNCTION。其瞬間電阻值隨著附加之電壓而減低,因其耐壓能力,由其尺寸大小而定。所以其具高突波電流之能力,且其為電壓箝制元件可作為瞬間電壓保護元件而應用於AC電源線之二階保護用。
