【導讀】上一篇文章中講了熒光燈管通常會遇到的異常狀態以及目前存在的一些保護措施，本文將以實例分析講解電子鎮流器的異常狀態保護，看PPTC是如何在電子鎮流器的異常狀態保護中發揮優勢的。
實例1：圖1是TE connectivity的PPTC在用集成芯片制成的T5 14W電子鎮流器中的異常保護實例。
我們是在在LC串聯諧振回路里串聯一個PPTC，見圖1中的R1，由于正常工作時，PPTC的電阻很小，一般在幾個歐姆左右，具體跟PPTC的型號有關，所以不影響正常工作的諧振態，但是當發生了EOL異常狀態，這時流過諧振回路的電流也會增大，異常狀態的電流大約為正常工作電流的5到6倍，電流的增大會引起PPTC的trip從而電阻會增大，這時候增大電阻的PPTC和電感，電容組成的諧振回路就會改變，IC會增大鎮流器的諧振頻率。
由上文我們可以知道，鎮流器的諧振頻率增大，就會降低鎮流器的功率，從而減小流過燈絲的電流，起到保護的目的。當異常狀態故障排除之后，PPTC的電阻又重新恢復正常，整流器又可以正常工作了。
我們可以看到利用PPTC實現異常狀態保護，實現方式現非常簡單，大大的簡化了電路，在支架燈等PCB空間非常緊湊的情況下，優勢尤其明顯。那我們?nèi)绾芜x取PPTC電阻呢？首先我們要得到運行的最高溫度和最大工作電流，然后我們從PPTC的溫度折減曲線里得到具體的PPTC型號，然后再看是否符合所需要的最短保護時間。圖2是PPTC在異常狀態發生時和保護之后的電壓電流圖。

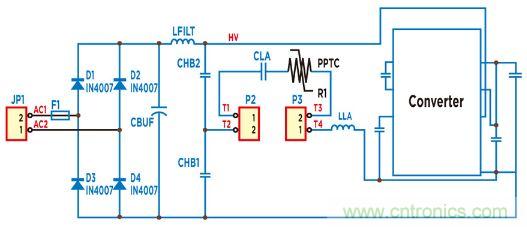

圖1 PPTC在集成IC電子鎮流器異常狀態保護原理圖

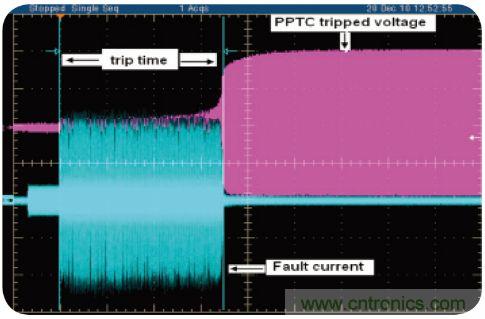

圖2 PPTC在異常狀態保護時和保護后的電壓和電流
在下面例子中，PPTC也可以放在輸入電源回路中實現異常狀態保護。
實例2：電感鎮流器目前大量使用在第三世界國家，由于電感鎮流器的效率和功率因數、光效值都要比電子鎮流器要低，正是由于這些優點，采用高光效的三基色熒光燈配上低能耗的電子鎮流器正作為一種國家大力推廣的綠色節能照明產品。
所以把傳統的電感鎮流器和T8燈管換成電子鎮流器和T5燈管，會產生巨大的經濟和社會效益，但是同時要求改動不要很大，盡量降低對使用者的影響，由于此前的電感鎮流器已經連接電感，所以保留此電感，去掉啟輝器和T8乃至T12燈管，接上電子鎮流器和T5燈管，這樣改動會最小?？梢詤⒁?jiàn)下圖3。
如果由28W的T5燈管代替36W的T8燈管，我們測到鎮流器的最大工作電流是200mA，鎮流器運行的最高溫度是70度，故障電流大約是800mA，由于電感鎮流器的電感電阻值為48歐姆，整流二極管短路時的電流為5.5A。
我們假設選取一次性保險絲作為過流保護器件，我們會發現如果保險絲的電流值選的太大，就不能有效地起到保護的作用，但是還是要考慮到浪涌的沖擊，如果保險絲的電流值選的小的話，就很容易會發生誤保護，但是我們還是要考慮異常狀態的過流保護，所以保險絲不能有效地起到保護作用。這時我們用TE
的可恢復性保險絲–PPTC高分子聚合物正溫度系數電阻就可以解決這個問題，因?yàn)镻PTC對浪涌電流是不敏感的，也就是說浪涌電流對PPTC是不起作用的，當發生異常狀態時，PPTC又能迅速的保護。

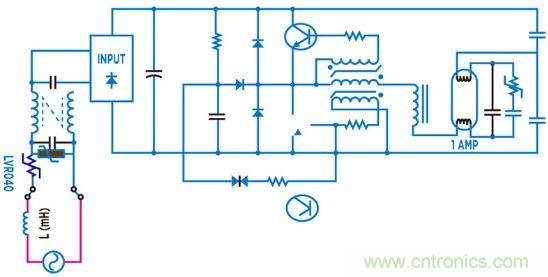

圖3 PPTC在電感鎮流器改造成電子鎮流器中的異常狀態保護
最后強調一下，在IEC 61347-2-3規定，除了鎮流效應之外的異常狀態保護都要在5S之內，這對鎮流器的異常狀態保護是一個非常苛刻的要求，有時候設計工程師并不能找到一個合適的解決方案來滿足此標準。
針對此類問題，TE也及時的提供了解決方案，把TE的LVR PPTC和一定大小的功率電阻利用特殊的熱耦合連結可以實現鎮流器異常狀態的快速保護要求，TE connectivity的上海研發部也已經在開發此類LVR PPTC的模塊來滿足客戶的要求。
相關閱讀：熒光燈管異常狀態及保護方案
