ACPF -7003是一個高抑制全頻發射濾波器為美國PCS無線設備設計的。一個過濾器提供了高的拒絕，ACPF -7003更換一個的分割帶通濾波器和開關，節省了電路板空間和外部元件，消除了開關損耗和降低編程的復雜性。

ACPF ACPF-7002 -7003是一種升級換代，提高了圖像排斥反應。機械尺寸的ACPF -7003是相同的ACPF -7002。

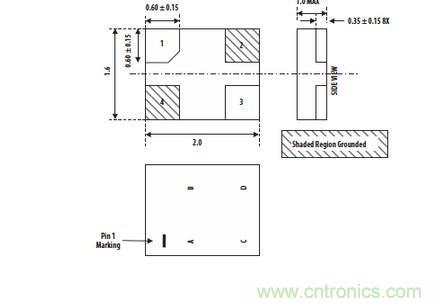

圖1：ACPF -7003

特點

外部尺寸：2×1.6毫米的占位面積，1毫米的最大高度
從一個單一的過濾器，無需外部開關的高脫鹽
通頻帶1850-1910兆赫：1930-1990 MHz的35 dB的最小衰減，
2.5 dB典型插入損耗
在1830 MHz的25 dB的鏡像抑制
