七種便攜產品的電路保護實例集合

發布時間:2013-01-05 責任編輯:easonxu

【導讀】設計人員需要為智能手機、平板電腦、數碼相機等便攜及無線、消費等應用選擇適合的電路保護及濾波方案。本文分析了電路保護的技術趨勢及EMI濾技術比較,并結合具體應用示例,幫助設計人員選擇恰當?shù)碾娐繁Wo及濾波方案。


智能手機等便攜及消費產品電路保護及濾波應用示例

1) USB 2.0接口濾波及保護

安森美半導體為USB 2.0接口提供適合1對高速線路及VCC的低電容ESD保護方案(如NUP4114UPX、NUP4114UCL、NUP4114H、ESD7L5.0及ESD9L5.0),還提供適合1對高速線路及VCC的共模濾波器及ESD保護方案(EMI2121),用于智能手機、數碼相機等便攜/無線產品中的USB 2.0接口。

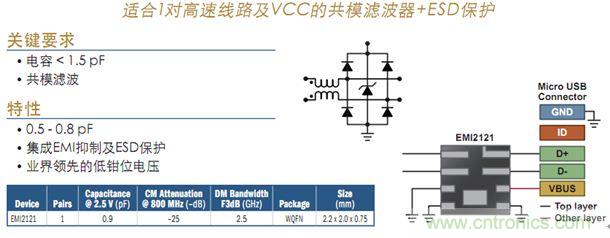

圖1:USB 2.0接口濾波及保護
圖1:USB 2.0接口濾波及保護

2) USB 3.0接口ESD保護

智能手機、平板電腦等便攜/無線設備的功能越來越多、性能越來越強、存儲容量越來越大,與外界的數據通信需求也越來越高。USB標準制定組織宣布,速度是USB 2.0十倍的USB 3.0端口有望在2012年度或2013年初支持智能手機和平板電腦設備。

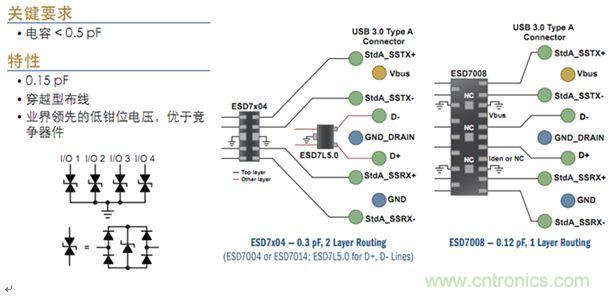

圖2:USB 3.0接口ESD保護
圖2:USB 3.0接口ESD保護

安森美半導體為USB 3.0接口提供一系列方案,用于為2對超高速線路、1對高速線路及VCC提供低電容ESD保護。這些方案包括ESD7008(保護8條線路、0.12 pF電容、5.5 x 1.5 mm UDFN-18封裝)、ESD7104(保護4條線路、0.3 pF電容、2.5 x 1.0 mm UDFN-10封裝)、ESD7004(保護4條線路、0.4 pF電容、2.5 x 1.0 mm UDFN-10封裝)及ESD7L(保護2條線路、0.5 pF電容、1.2 x 1.2 mm SOT-723封裝)。

3) 相機及顯示屏并行接口及串行接口保護

安森美半導體為相機及顯示屏并行接口和串行接口提供保護方案。其中,適合4至12條線路并行接口的低通濾波器及ESD保護方案包括EMI720x系列、EMI940x系列、CM1693系列及CM1457系列;適合3至5對高速串行通道的共模濾波器及ESD保護方案包括EMI4182及EMI4183等。這些產品可用于智能手機和數碼相機等應用。

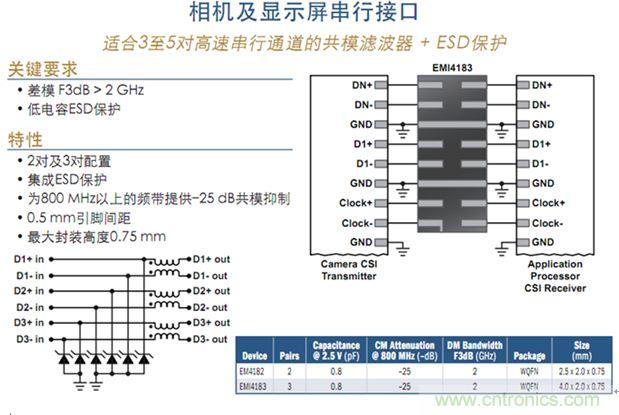

圖3:相機及顯示屏并行接口及串行接口保護
圖3:相機及顯示屏并行接口及串行接口保護

4) 便攜產品HDMI端口濾波及保護

一些智能手機及平板電腦設計已經開始支持HDMI端口,配合用戶以更高速率傳輸音視頻數據的需求。安森美半導體提供適合于便攜產品HDMI端口濾波及保護的低阻抗共模濾波器(CMF),適合為4對高速線路及最多6條額外接口線路提供低電容ESD保護及共模濾波。

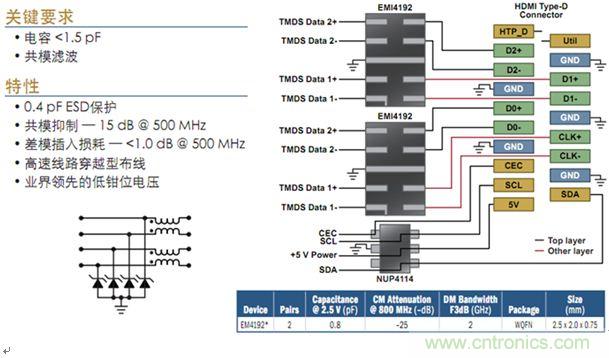

圖4:便攜產品HDMI端口濾波及保護
圖4:便攜產品HDMI端口濾波及保護

5) 消費類產品HDMI及顯示屏端口保護

安森美半導體為消費類產品HDMI及顯示屏端口提供不同類型的濾波及保護方案,包括適合4對高速線路、最多6條額外線路的低電容ESD保護及共模濾波方案(EMI4182),適合4對高速線路、最多6條額外線路的低電容ESD保護方案(ESD7004, MG2040),以及適合4對高速線路、最多6條額外線路、內部阻抗匹配的ESD保護PicoGuard XS。

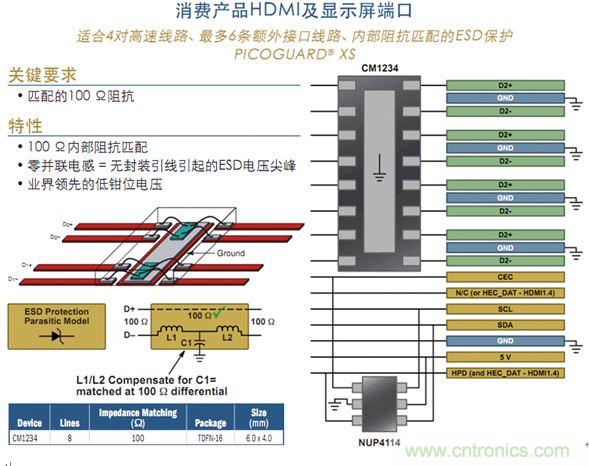

圖5:消費類產品HDMI及顯示屏端口保護
圖5:消費類產品HDMI及顯示屏端口保護

6) 智能手機等應用的音頻濾波及保護

安森美半導體為揚聲器/耳機、差分麥克風、雙麥克風等應用提供相應的EMI濾波器及ESD保護方案,包括應用于揚聲器/耳機濾波及保護的NUF2441FC和NUF2450MU,以及用于差分/雙麥克風濾波及保護的CM6200和CM6205等。

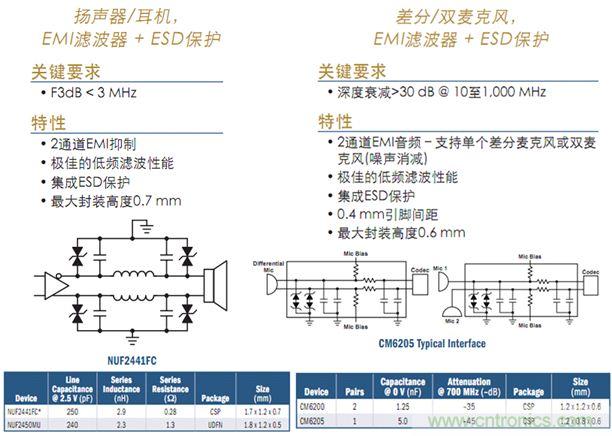

圖6:智能手機等應用的音頻濾波及保護
圖6:智能手機等應用的音頻濾波及保護
