手動開關會導致電子開關的失效?

發布時間:2012-12-29 責任編輯:Lynnjiao

【導讀】在設計系統的時候,為了增加系統的可靠性和防止意外情況發生,我們總是會在重要的控制中加入手動開關控制這一終極策略,本文中的案例正是這個手動開關導致了電子開關的失效。

我們經常會遇到設計的時候一些不經意的問題,或者在先期設計的時候考慮不到的事情。我們來看這個例子:

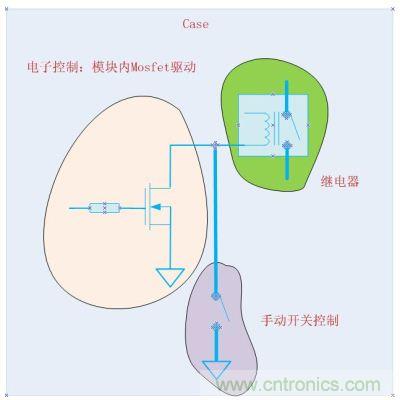

一個Mosfet管和手動開關一起驅動繼電器的例子
圖1:一個Mosfet管和手動開關一起驅動繼電器的例子

在設計系統的時候,為了增加系統的可靠性和防止意外情況發生,我們總是會在重要的控制中加入手動開關控制這一終極策略,但是在這個案例中正是這個手動開關導致了電子開關的失效。這是一個Mosfet管和手動開關一起驅動繼電器的例子,如果你這么設計了,那么相信不久你就會發現,Mosfet管不能工作了。

經過測試和分析,以上連接的拓?fù)淠苌赡芷茐腗OSFET的電壓浪涌噪聲。其機理是由于開關的機械抖動引起的噪聲,帶動繼電器的線圈產生大的電壓浪涌噪音注入模塊內的Mos管上。盡管Mos管內存在保護(ESD和鉗位電壓限制器),損壞的區域還是在DS。

測試和分析結果

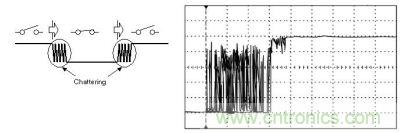

圖2:測試和分析結果

這個問題暴露了當前設計中限制MOSFET運用的問題,真正的問題在于MOSFET器件DS之間很脆弱,DS之間有一個寄生的三極管:

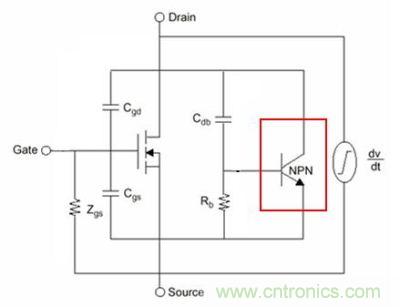

MOSFET器件DS之間很脆弱,DS之間有一個寄生的三極管
圖3:MOSFET器件DS之間很脆弱,DS之間有一個寄生的三極管

Mos管能夠承受的dv/dt的能力是有限的,此外mos管也存在著最大擊穿電壓的限制。因此當Dv/dt過大的時候,它會打開寄生三極管,或者電壓超過擊穿電壓,電流不能限制住的時候,Mos管都會損壞。經過試驗和分析,mos管的損壞是由于寄生三極管被擊穿而損壞了。

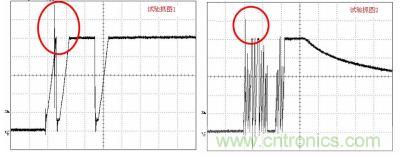

試驗圖形
圖4:試驗圖形

試驗圖形如上,可以發現開關關閉時候浪涌電壓噪聲很大。

對策:

我們盡量避免機械開關和電子開關并聯控制繼電器線圈這樣的拓?fù)浣Y(jié)構。如果無法避免,我們可以用三極管取代MOSFET器件來驅動mos管,或者加上保護器件如壓敏電阻器,TVS之類。
