可為耦合變壓器芯片提供強大保護的晶閘管

發布時間:2012-11-29 責任編輯:easonxu

【導讀】Littelfuse研發出了新的SDP系列SOT23-5 SIDACtor 保護晶閘管,為VDSL2+、ADSL2應用提供第三級保護方案,SOT23-5表面貼裝封裝可減少布局占用空間,背對背配置可為數據線提供對稱ESD保護,存在交流信號時也可使用。


全球電路保護領域的領先企業Littelfuse公司研發出了新的寬帶保護晶閘管系列,可用于保護ADSL2和VDSL2的第三級或驅動器側保護,以及30MHz帶寬VDSL2+應用和一般I/O保護功能。 SDP系列SOT23-5 SIDACtor 保護晶閘管適合低電容過壓保護,無需使用偏壓,可為耦合變壓器后的芯片側端提供強大保護。 背對背配置可為數據線提供對稱ESD保護,存在交流信號時也可使用。

SOT23-5封裝的SIDACtor SDP系列占用空間極小,適用于空間寶貴的高密度電路板設計。 SOT23-5封裝的直通型設計可減少在印刷電路板布局上的占用空間,同時該器件具有四種不同的斷態電壓值,可與多種線路驅動器兼容。 設備的低電容使之可與ADSL2、VDSL2以及30MHz帶寬VDSL2+相兼容。

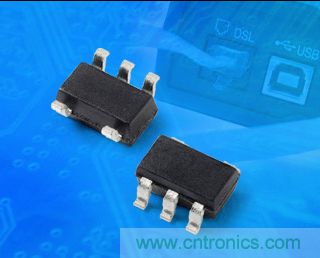

 Littelfuse研發出了新的SDP系列
圖題:Littelfuse研發出了新的SDP系列

SIDACtor SDP SOT23-5系列為需要第三級保護或IC側邊驅動器芯片組保護的VDSL、ADSL、接入、中央辦公室和客戶端調制解調器和網關的制造者和設計者提供理想的電涌保護解決方案。 除電氣性能優于同類晶閘管之外,它還能夠讓電路設計師利用現有的面板空間升級現有量產項目的電路保護,或為未來的項目提供超越同類解決方案的更強保護。

SDP系列SOT23-5 SIDACtor 保護晶閘管為電路設計師提供多種關鍵優勢:

雙向瞬態電壓保護。
比箝位電壓更優秀的過沖電壓保護。
納秒級開關切換,針對破壞性電涌提供更快的保護。
小尺寸表面貼裝型SOT23-5封裝,采用直通型設計,可減少在印刷電路板布局上的占用空間。
高達50A(8/20μs)的穩定浪涌額定值確保性能特征優秀。
低電容和低插入損失可確保與ADSL2和VDSL2的兼容性,以及VDSL2+的30MHz頻帶規劃。
符合YD/T 950、YD/T 993、YD/T 1082、GR 1089建筑物內部標準、GP 1089建筑物內部標準、IEC 61000-4-2、IEC 61000-4-5、ITU K.20/21基本級別、ITU K.20/21增強級別、TIA-968-A以及TIA-968-B,有助于使電路設計師符合全球監管標準。

Littelfuse SIDACtor 保護晶閘管系列全球產品經理Jeff Chin提到:“該系列是我們變壓器線路驅動器側或第三級側浪涌保護產品的重要新成員,它擴充了現有的SIDACtor SDP/SEP系列和瞬態抑制二極管陣列SPA產品系列的豐富選擇,為電路設計師帶來新的選擇和更強的設計靈活性。”

SIDACtor保護晶閘管系列的起訂量為3,000只,提供標準卷帶包裝。
