世界最高電感值,用于智能手機的超小片狀電感

發布時間:2012-09-25 責任編輯:abbywang

【導讀】村田制作所實現了0603尺寸世界最高電感值270nH的片狀電感器的商品化。最適用于智能手機和手機等小型便攜式設備中的高頻電路。在超小型0603尺寸 (0.6×0.3×0.3mm) 的薄膜型高頻片狀電感器中,在原來對應0.6nH~120nH的產品以外加上了擴大電感值對應150nH~270nH的產品陣容。并且自8月起開始量產。


伴隨著智能手機等小型便攜式設備的多頻段、多功能、高功能化,安裝在電子設備中的元件的數量正在不斷增加,另一方面,隨著便攜式設備的更小型化,對于片狀電感的小型、薄型化的要求也逐漸增多。受此影響,實現元件的小型化和兼顧大電感值成為了最新的課題。

為了應對這些需求,村田制作應用獨創的最新微細加工技術,重新研究并設計了電感器的內部結構,制成最適合內部使用的線圈,開發出能夠獲得世界最高級的Q値并實現了在超小型0603尺寸的世界最高的電感值。將至今為止0603尺寸的高頻片狀電感器的電感值由0.6nH~120nH擴大到150nH~270nH,對提升電路設計的自由度作出了貢獻。并且,達到了電感值的允許偏差值為±5%,本產品不使用歐盟RoHS指令所規定的有害物質。

產品特點

超小型、薄型0603尺寸 (0.6×0.3×0.3mm)
實現0603尺寸的世界最高電感值和達到高頻領域的高Q值
電感值: 150nH~270nH
電感偏差: ±5%

用途

手機中的高頻模塊 (PA/ANT/VCO/SAW 等)
數字電視的調諧器
各種高頻電路

系列產品型號

LQP03TNR15J02
LQP03TNR18J02
LQP03TNR22J02
LQP03TNR27J02

樣品價格:4日元/個
[member]
[page]

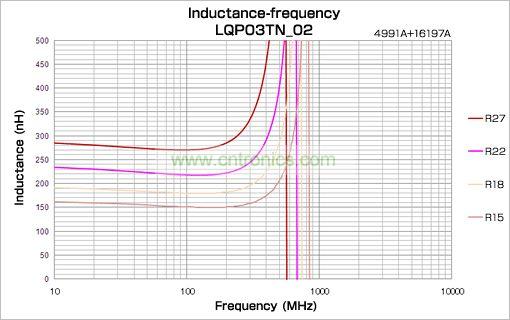

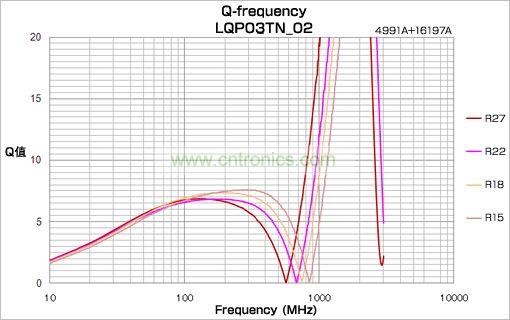

特性圖

特性圖1

特性圖2

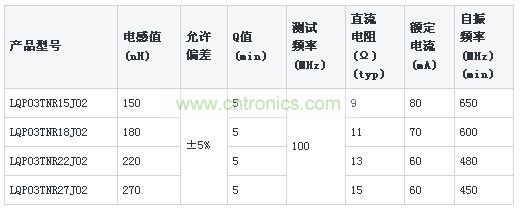

電氣特性

電氣特性


外形尺寸

外形尺寸
