NXP超小型SOT883B封裝中雙線路的低電容ESD保護

發布時間:2012-06-14

產品特性:
  • 超小尺寸,標準值 0.37mm
  • 最高 15kV 的 ESD 保護
  • 符合 IEC 61000-4-2 標準;4 級 (ESD)
  • 2.5A 額定峰值脈沖電流 (I)
適用范圍:
  • 計算機及外圍設備
  • 便攜式電子產品等

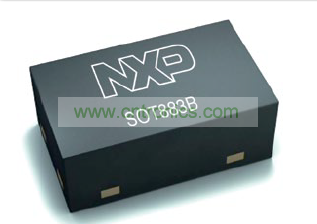

NXP Semiconductors PESD5V0L2UMB 是一種單向二極管陣列,可為超小型扁平 SOT883B SMD 塑料封裝(測量尺寸1.0mm x 0.6mm)中的最多兩條數據線提供靜電釋放 (ESD) 保護。

該設備的電容為1 6 p F , 對高速數據線施加的負載小, 因此可最大限度地降低對信號完整性的影響。

PESD5V0L2UMB的鉗位電壓也很低,只有10V,從而可在不中斷有效信號的同時提供有效的瞬態保護。由于泄漏電流超低,只有5nA,因而該設備成為在便攜產品和電池供電型設備中使用的理想選擇。

該設備符合IEC 61000-4 ESD和浪涌保護標準的要求, 可在廣泛的消費類、工業和醫療應用中使用。此外,PESD5V0L2UMB 符合 AEC-Q101 標準關于汽車使用方面的要求。 在汽車環境中,PESD5V0L2UMB 的低泄漏電流有助于引擎不工作時最大限度地降低車輛電池電量的消耗。

應用:

??計算機及外圍設備
??便攜式電子產品
??音頻和視頻設備
??SIM 卡保護
??通信系統

特點:

??超小尺寸,標準值 0.37mm
??最高 15kV 的 ESD 保護
??符合 IEC 61000-4-2 標準;4 級 (ESD)
??2.5A 額定峰值脈沖電流 (I)
??符合 IEC 61000-4-5(浪涌)標準
??5V 反向擊穿電壓
