中心議題：
- Littelfuse TVS 二極管特性
- TVS 與其他二極管技術、工作特性、裝置結構比較
我們?cè)诒Ｗo(hù)傳輸線、數據線或因雷擊、感應式負載開關及ESD引起的線路過壓保護中經常用到TVS 二極管。你真的了解TVS二極管嗎，還是對它一知半解？TVS和硅保護陣列、二極管陣列等其他二極管技術有哪些區別？如果你曾關注TVS的選型指南，那你不妨看看Littelfuse的這篇文章。
Littelfuse TVS 二極管用來保護半導體元件免受高壓瞬態電壓的影響。 其 p-n 結的橫截面積大于普通二極管的橫截面積，這使它能將大電流接地，而不會造成損壞。 Littelfuse 提供峰值功率為 400W 到 15kW、反向變位電壓為 5V 到 376V 的 TVS 二極管。
TVS 二極管通常用來保護傳輸線或數據線以及電路中因雷擊、感應式負載開關以及靜電放電 (ESD) 等引起的電壓過載。
Littelfuse TVS 二極管可適用于廣泛的電路保護應用，但主要是為保護遠程通信和工業設備、計算機和消費類電子產品中的 I/O 接口而設計。
二極管技術比較、大功率 TVS 二極管、TVS 二極管介紹、TVS 二極管（通用電氣）、TVS 二極管應用培訓文章點擊查看：http://forexsooq.com/ads/cntads/banner_id/435/from/alone
Littelfuse TVS 二極管特性包括：
- 低增量電涌電阻
- 提供單向和雙向極性
- 從 5V 到 512V 的反向變位電壓
- 符合 RoHS 標準的霧錫無鉛電鍍層
- 從 400W 到 5000W 的表面貼裝額定功率
- 從 400W 到 30000W (30kW) 的軸心引線額定功率
- 可用于 6kA 和 10kA 的高電流保護
了解其他瞬態抑制技術和它們的不同之處，請參考：http://forexsooq.com/ads/cntads/banner_id/435/from/alone

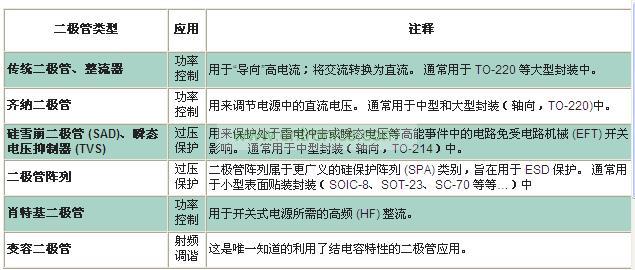

TVS 與其他二極管技術比較：

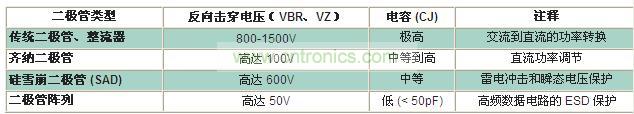

工作特性比較：
裝置結構比較：
肖特基二極管由金屬半導體結構成。 它通過多數載流子輸送電荷，并快速響應處理，具有較低的電流泄漏和正向偏置電壓 (VF)。 肖特基二極管主要用于高頻電路中。
齊納二極管由重?fù)诫s P-N 半導體結構成。 有兩種物理效應，可稱為齊納狀態（齊納效應和雪崩效應）。 當 P-N 結兩端施加低反向電壓因量子效應導通時，出現齊納效應。 當 PN 結兩端施加 5.5 伏以上反向電壓生成電子空穴對與晶格碰撞時，出現雪崩效應。 基于齊納效應的齊納二極管廣泛用作電路中的電壓基準源。
TVS 二極管由專為過壓保護設計的 P-N 半導體結構成。 P-N 結通常敷有涂層，用來保護非導通狀態中的過早電壓電弧。 出現瞬態電壓事件時，TVS 二極管因雪崩效應導通以鉗固瞬態電壓。 TVS 二極管廣泛用作遠程通信、通用電子和數字消費類產品市場中的過電壓電路保護裝置，保護其免受雷電、ESD 和其他瞬態電壓的危害。
SPA 代表Silicon Protection Arrays（硅保護陣列）。 它是一個將 PN 結、SCR 或其他硅保護結構集成封裝在一個多針結構中的陣列。 SPA 可在具有多重保護機會的遠程通信、通用電子和數字消費類產品市場中用作 ESD、雷電和 EFT 保護的集成解決方案。 例如，它可用于 HDMI、USB 和以太網端口 ESD 保護。
