三種HDMI端口ESD保護方案對比

發布時間:2012-05-22

中心議題:

  • 三種HDMI端口ESD保護方案對比


HDMI在單條線纜上結合音頻與視頻協定的高速數字?jǐn)?shù)據接口,在手機、計算機等眾多設備之間互連廣泛,有哪些方案可以保證HDMI端口ESD保護的有效性,同時又不影響信號的完整性呢?本文集合了三種安森美最新的HDMI端口ESD防護方案。

高清多媒體接口 (HDMI)是一種在單條線纜上結合音頻與視頻協定的高速數字?jǐn)?shù)據接口,能在手機、計算機、藍光播放機、機頂盒(STB)、汽車、液晶電視等眾多設備之間互連。
       三種HDMI端口ESD保護方案對比
下圖為三種HDMI端口ESD保護方案:
低電容ESD保護、低電容ESD + 共模濾波器、匹配內部阻抗ESD保護PicoGuard XS®
  方案類型

低電容ESD保護
                              低電容ESD保護
特性/優勢
0.4 pF ESD保護
流經高速線路上的布線
業界領先的低鉗位電壓

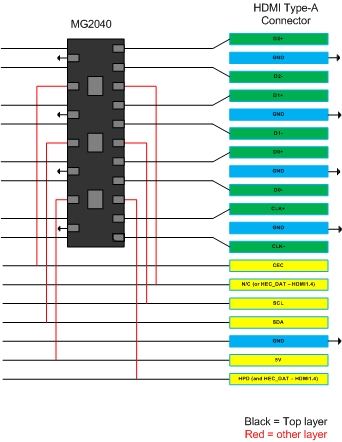

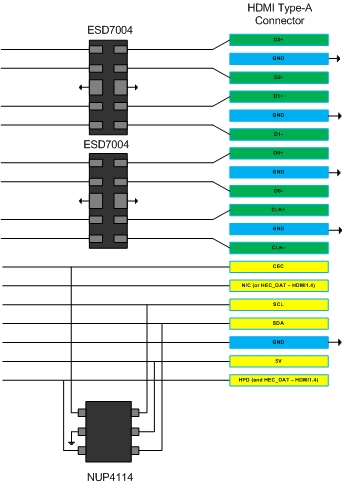

          ESD7004: 低電容ESD保護二極管    MG2040
               ESD7004: 低電容ESD保護二極管                MG2040

MG2040:MediaGuard全集成方案、含以太網保護(HDMI1.4)、回驅電流保護

下頁內容:低電容ESD + 共模濾波器

[page]

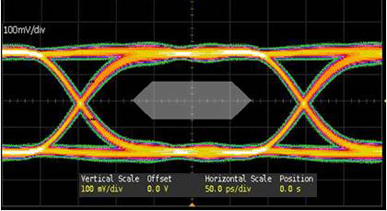

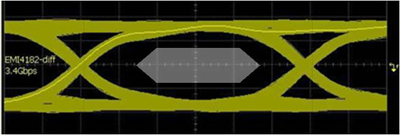

     HDMI 1.3 & 1.4 = 3.4 Gbps       HDMI 1.3 & 1.4 = 3.4 Gbps  帶ESD

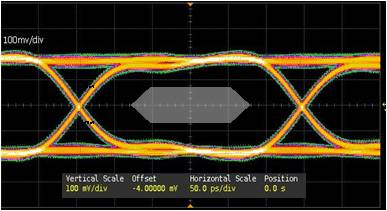

     HDMI 1.3 & 1.4 = 3.4 Gbps    不帶ESD         HDMI 1.3 & 1.4 = 3.4 Gbps  帶ESD

低電容ESD + 共模濾波器

                             低電容ESD + 共模濾波器

特性/優勢

0.4 pF

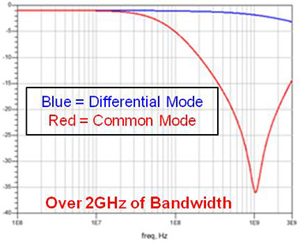

差模(DM)插入損耗 – 1.0 dB @ 500 MHz
共模(CM)抑制 – 15 dB @ 500 MHz
流經高速線路上的布線
業界領先的低鉗位電壓

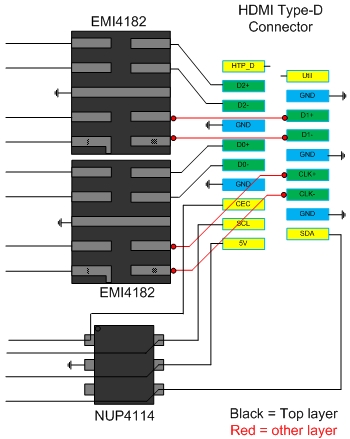

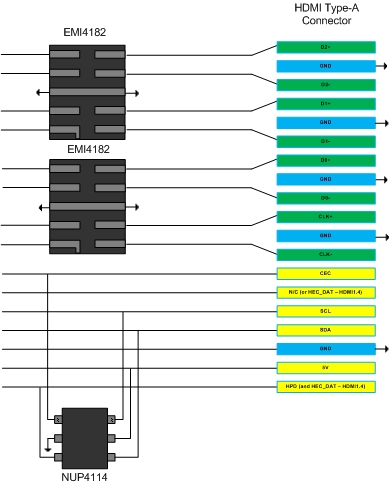

EMI4182: 集成ESD保護的共模濾波器
     EMI4182: 集成ESD保護的共模濾波器

HDMI 1.3 & 1.4 = 3.4 Gbps
        HDMI 1.3 & 1.4 = 3.4 Gbps

下頁內容:匹配內部阻抗ESD保護PicoGuard XS®
[page]

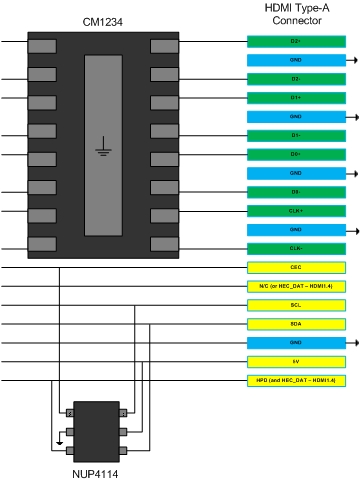

匹配內部阻抗ESD保護PicoGuard XS®

                         匹配內部阻抗ESD保護PicoGuard XS®

特性/優勢

100 Ω內部阻抗匹配
零并行電感 = 沒有線纜導致的ESD電壓尖峰
業界領先的低鉗位電壓

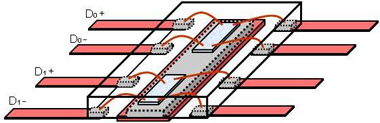

CM1234: PicoGuard XS® ESD 鉗位陣列
          CM1234: PicoGuard XS® ESD 鉗位陣列




          三種HDMI端口ESD保護方案對比                        三種HDMI端口ESD保護方案對比
