VBUS54ED-FBL:Vishay推出超小尺寸4線總線端口保護陣列用于便攜產品

發布時間:2011-11-08 來源:Vishay Intertechnology, Inc.

產品特性:

  • 超小尺寸,LLP2510封裝
  • 低電容、低泄漏電流
  • 采用“滲流”設計

應用范圍:

  • 筆記本電腦、手機、MP3播放器和便攜式游戲機

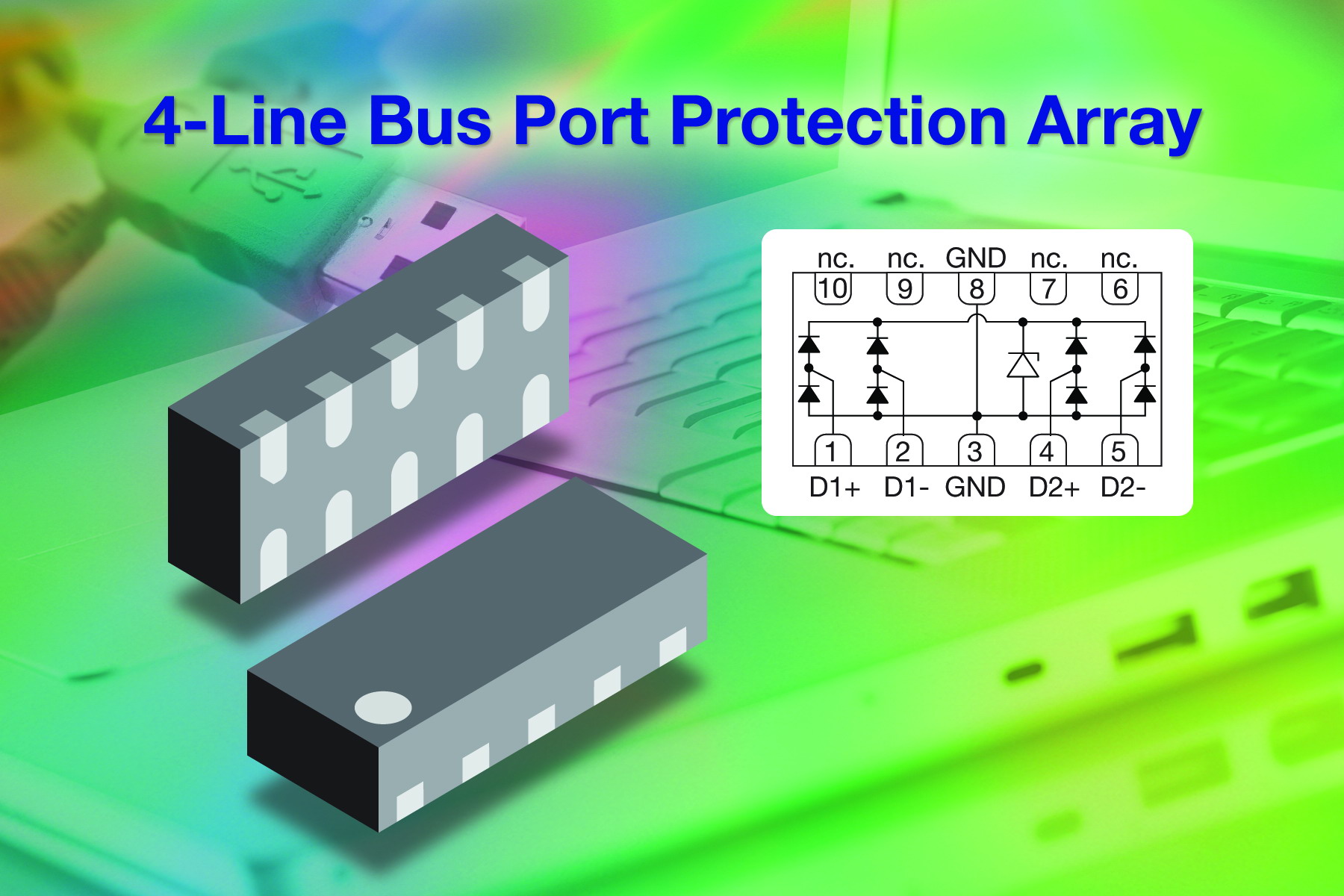

日前,Vishay Intertechnology, Inc.宣布,推出采用新型超小尺寸LLP2510封裝的新款4線ESD保護陣列---VBUS54ED-FBL。VBUS54ED-FBL的占位面積只有2.5mmx1.0mm,高度低至0.55mm,其低電容和低泄漏電流的特性可以保護高速信號線免受瞬態電壓信號的損害。

除了能節省電路板空間,4線VBUS54ED-FBL采用了“滲流”設計,這種設計支持筆記本電腦、手機、MP3播放器和便攜式游戲機等移動式電子產品中USB 3.0、HDMI、DisplayPort、eSATA和1394/Firewire等應用中高速數據線對浪涌電阻的要求。

在5.5V工作電壓下,器件的負載電容低至0.6 pF,最大泄漏電流小于0.1μA。陣列在1mA電流下的典型擊穿電壓為7.9V,在2A電流下的最大鉗位電壓為12.5V。

VBUS54ED-FBL可在根據IEC 61000-4-2 (ESD)規定的15kV(空氣和接觸放電)情況下為數據線提供瞬態保護。這款無鉛器件符合RoHS 2002/95/EC和WEEE 2002/96/EC,無需X射線就可以對焊錫進行標準的視覺檢查。

新款VBUS54ED-FBL現可提供樣品,并已實現量產,大宗訂貨的供貨周期為八周到十周。
