VBUS053CZ-HAF:Vishay推出新款USB-OTG總線端口保護陣列用于HDMI

發布時間:2011-01-26 來源:佳工機電網

VBUS053CZ-HAF的產品特性:USB-OTG總線端口保護陣列

  • 采用小尺寸LLP75-7L無引線封裝
  • 低至0.7pF的典型電容
  • 低至0.085µA的最大泄露電流
  • 可在28V工作范圍內提供VBUS保護

VBUS053CZ-HAF的應用范圍:

  • HDMI、手機
  • 便攜式游戲機、MP3播放器

器件采用小尺寸LLP75-7L無引線封裝,具有低至0.7pF的典型電容和低至0.085µA的最大泄露電流,可在28V工作范圍內提供VBUS保護。

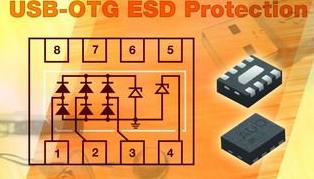

近日,Vishay Intertechnology, Inc.宣布,推出具有低電容和低泄漏電流的新款ESD保護陣列---VBUS053CZ-HAF,能夠保護USB-OTG端口免受瞬態電壓信號的影響。在5.5V的工作范圍內,新的VBUS053CZ-HAF可為3條線路提供USB ESD保護,在28V工作范圍內對一條VBUS線路提供保護。

VBUS053CZ-HAF采用無引線LLP75-7L封裝,0.6mm的超低厚度減小了在高速數據實現主動式ESD保護所需的電路板空間,例如USB 2.0和HDTV中的HDMI,以及便攜式游戲機、MP3播放器和手機等移動電子產品。

新器件的3條數據線D+、D-和ID具有0.7pF的低負載電容,在3.3V和5V工作電壓下的最大泄漏電流分別為0.085μA和1μA。陣列在3A電流下可為數據線提供15V的典型鉗位電壓。對于VBUS線路,VBUS053CZ-HAF在3A電流下的典型鉗位電壓為53V。

15kV接觸和15kV空氣放電情況下,VBUS053CZ-HAF可提供符合per IEC 61000-4-2標準的瞬態保護,以及符合IEC 6100-4-5標準的3A電流保護。

這款無鉛器件采用無鹵素的模壓復合材料,符合RoHS 2002/95/EC和WEEE 2002/96/EC規范。

新款USB-OTG總線端口保護陣列現可提供樣品,并已實現量產,大宗訂貨的供貨周期為六周到八周。
