第四屆電路保護與電磁兼容技術研討會現場精彩Q&A

發布時間:2010-04-14 來源:電子元件技術網

中心議題:
  • 第四屆電路保護與電磁兼容技術研討會現場精彩Q&A
第四屆電路保護與電磁兼容研討會已于4月9日在深圳會展中心牡丹廳勝利召開,一天的會議吸引了300多名工程師朋友參會,會議現場坐無虛席,觀眾和技術專家積極交流互動。來自康佳集團的高級工程師,我們社區的好老師陶顯芳老師,全球最大的三家電路保護器件專業技術公司Littelfuse,Bourns和AEM科技帶來了最新電路保護技術和解決方案。還有村田,順絡,蘇州泰思特,太陽誘電,上海光宇睿芯,檳城電子的行業知名公司的技術專家分享了他們的新產品和創新的技術。

會議現場,不時出現技術專家與現場工程師的交鋒,這些精彩的Q&A我們?yōu)榇蠹艺砣缦?,希望對您的工作有所幫助?br />

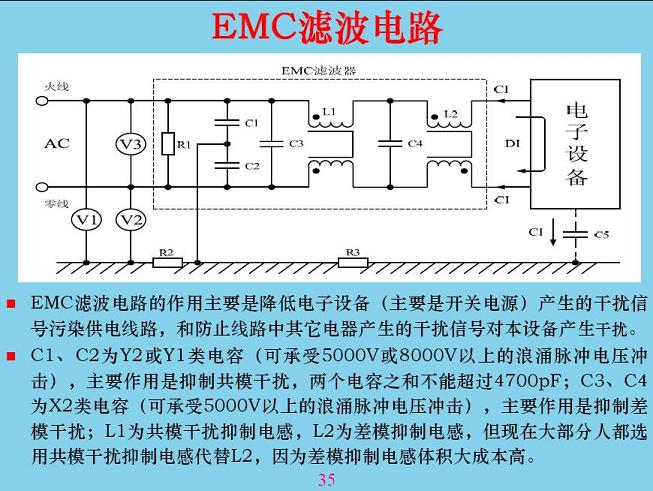

嘉賓:謝謝陶老師。我翻了您的講義,在您講義的第35頁有一個標準的電源濾波器,第一個問題,電源極限有兩個Y電容,C1和C2,如果我們加入C1和C2,后面的C5是不是可以不加了?如果加了會有什么影響?這是第一個問題。第二個問題,Y電容的C1和C2是放在電源端好還是放在什么地方好?
第四屆電路保護與電磁兼容技術研討會現場精彩Q&A

陶顯芳:C1和C2電容有好幾個作用,如果房子是內部干擾外邊的話,裝在越外面越好,最好裝在測試儀表的輸入端最好,它就測不到干擾了。另外電容還有一個用處,它可以省下1G浪涌電壓,也就是ESD,當打雷的時候,前面輸入這兩根線都帶有上萬伏的脈沖電壓,如果前面再裝一個濾波器,線路上有阻波作用,這兩個電流可以吸收外面的能量,防止里面的電路受雷擊或者靜電的損壞,是兩個作用,看你考慮哪個作用再接。第二,C3這個電容是差模濾波電容,是線路上產生浪涌,當電路里接有很多大功率器械的時候,比如說電動機,把雜音一關的時候它會產生反映動式,這也是相當高的,要靠電容來吸收,如果沒有這個電容的話,它也把里面電路擊穿掉,這個電容如果用的太小也會擊穿,所以必須用足夠大。但是足夠大的話前面又變成電阻了,把那個拔掉以后測試插頭帶電,帶的電超過45的話,它就認為你不合格,所以這個電容那么大,前面就應該接個電阻。

嘉賓:如果加了C1和C2兩個Y電容,那C5還有沒有必要加?

陶顯芳:C5是分布電容,和大地間通過電容就會產生耦合,它測試的時候?qū)嶋H上是測試C5兩端電容的電壓。

嘉賓:我們有時候在電阻壓器之間加一個CY電容,那個電容還有沒有必要加?

陶顯芳:如果后面的電壓相當高,比如彩電里面有高壓包,它的數據電壓帶有3萬伏,(伏地電壓)等于是它的一半,就是15000伏,如果你不加這個電容的話,后面任何電路里面的電壓都是15000伏,不加這個電容的話,在開機的瞬間很容易把周邊的集成電路這些東西擊穿,或者你用手摸它的時候會帶電。如果電壓超過1000伏以上的話,就必須接個電阻或電容,把后面的靜電通過輸入電路放掉,但是一接上去后面相當于也帶電了,但是帶電相對來說也有要求,不能超過多少毫安,電容也不能用得很大,不能超過47000伏,超過的話也是不合格。

嘉賓:謝謝。

Littelfuse深圳FAE蔣浩峰《雷電和靜電保護》

嘉賓:我在實際工作中用到TOS或者M(jìn)OV的前臺保護,但是我們發現這都不是很好,我的問題是你們公司有沒有比較合適的產品?

蔣浩峰:你是在哪個點的保護?

嘉賓:驅動管。

蔣浩峰:你應該講的是緩沖電路,緩沖電動在業界主要是電阻的技術,這種方案是比較流行的,還有(五感線圈)的,還有一個方案是用TVS管來做,一般是里面一個TVS管,外面是穿一個二極管來做保護,目前是這三種方案,但是我們不排除除了這三種技術之外,我們就不講了。在這幾種方案中(RS)是最差的,TVS管比較多,但是你要明白TVS管有一個功率限制,因為TVS管測試標準都是60×1000,很多工程師在設計應用過程中,在選型的時候TVS管會燒掉,就是因為脈沖可能大于TVS管,還有的電壓箝不住,比如說我的定義是50V,但是箝位電壓箝不到50V,跑到60、70V去了,是因為脈沖太高。所以我建議你選TVS管的時候有兩個問題要注意,一是遇到問題的時候,如果溫度過高,就是說功率不夠,比如說500W、600W不夠,就要選1500W,是這樣的概念。第二,如果箝位電壓箝不住,達不到我的要求,目前比較固定的核心集成計算不了,需要實驗數字。

嘉賓:我看你們ESD的芯片,裝在隔離變壓器的后端,我剛才看到一張圖看到了算是納秒的時候最高會產生30萬伏的電流,就是電感會一瞬間放電電壓,電感過來會產生電壓。擋靜電的時候會導致電感上產生30千伏的電壓,這個電壓元器件能承受得住嗎?

蔣浩峰:現在可以選,在這里可以看到,普通如果用8KV的話,我們這個可以到20KV,有20KA還有25KA的可以做。

嘉賓:嚴格意義上來說,一納秒打過來,電感會產生30KV的高壓,隔離變壓器假如1:1的話,本身元器件就要多加30KV。

蔣浩峰:這是可以選的,正是因為有這個問題,現在有低壓的和高壓的。

嘉賓:如果像DSL那種隔離變壓器比較高的呢?

蔣浩峰:目前最多做到30KA,再高的基本上沒有。

嘉賓:為什么不把芯片放在隔離變壓器前端?

蔣浩峰:現在很多方案在初級做保護,你剛才說的可以把成本降下來,在初級做保護也可以,我們初級有初級的方案,次級有次級的方案。

AEM科技(蘇州)有限公司產品經理齊治《下一個題目是ESD器件應用及解決方案探討》

嘉賓:你好,您剛才在演講中提到了玻璃陶瓷的ESD器件,玻璃陶瓷的ESD器件和PPC在應用場合上有什么差異?

齊治:這是兩個完全不同的產品,PPC是過流保護,玻璃陶瓷ESD是過壓保護。謝謝!

嘉賓:我想請教剛才提到TVS還有氧化鋅的壓敏電阻,還有你新介紹的產品,我非常關心的是玻璃陶瓷二極管里面的材料、工作機理是怎樣的?我們知道氧化鋅會有一個退化的問題,現在新出的產品里面的玻璃材料是怎么能夠做到壽命比前的好一些?

齊治:這兩個問題可以合在一起回答,作為玻璃陶瓷二極管,我們之所以說它完全不一樣,是因為它采用了一種全新的材料就是玻璃陶瓷材料,如果從能量轉移方式上來勢,它是以傳導為主,吸收為輔,這個工作原理實際上與TVS二極管非常接近,正是由于這種能量轉移的是決定了這種產品具有非常好的耐受能力,因為它不是吸收能量,它把能力轉移走了,自己沒有受到很多影響,像是一個開關,當瞬間的ESD信號出現的時候它會瞬間流通,把絕大部分的能量轉移。你剛才說的現象是明顯的壓敏電阻性能變化的現象,因為壓敏電阻和高分子聚合物他們的能量轉移方式是以吸收為主,轉移為輔,當能量來的時候首先是自身吸收能量,在吸收的過程中會對產品的性能受到影響,所以在受到了幾次沖擊之后就會出現明顯的性能變化,在這種情況下壽命就會受到明顯的影響,這也是TVS二極管和玻璃陶瓷二極管相對比較優異的地方。

嘉賓:我們知道氧化鋅的壓敏電阻結構是顆粒,用放電的結構來做,TVS二極管是鏈結構,既然提高新的產品,它是像TVS那樣的鏈結構還是和顆粒結構?

齊治:可以把它看作我們通過了內部的材料,我們通過獨特的制成,在兩個電極之間形成類似片接的結構。

嘉賓:剛才在看到在ESD解決方案實例探討關于藍牙中,有關于對按鍵的ESD保護,在按鍵的左側有玻璃陶瓷的ESD,我想問在實際應用中是僅僅需要左側方還是在右側有要放?

齊治:作為正常傳導的時候更多的是由上往下傳輸,所以正常設計的時候我們會放一顆,但是因為這個產品本身沒有方向性,所以無論是反饋回來還是直接從按鍵部位直接傳導下去,它都可以起到防護的作用。

嘉賓:我的意思是假如靜電并沒有打到按鍵的左側,而是打到右側,這樣的話是不是還是有傷害?

齊治:有可能會受到影響,要根據實際ESD的產生做整體方案的探討,因為我們放上來的案例目前設計的時候只放了一顆,但是在整體設計,實際使用的時候已經可以達到需求,所以我們沒有做更多的推薦。

[page]

上海光宇睿芯微電子有限公司劉建朝《半導體過壓保護器件》

嘉賓:劉先生,我想問TVS串聯使用的時候需要注意什么問題?

劉建朝:為什么要串聯?

嘉賓:因為我們是做UPS的,電壓一般會超過1200伏。

劉建朝:串聯的時候一個是要選它的一致性,因為如果兩個差別很大話,其中一個就很容易壞,最好是均勻分配。7、8個也沒有什么可考慮的,但是1200伏的要特別小心,因為你的功率很大,要用很大的TVS保護,它的特征曲線是這樣的,你的電壓移到1200伏以上了,稍微有一點電流功率已經非常大了,要特別小心。你是在電源端嗎?還是在信號端?

嘉賓:我們除了TVS還有別的,TVS只是其中的一個。

嘉賓:劉老師你好,我聽著有一點糊涂,你特別強調的是半導體過壓保護器件,像壓敏電阻和氣體放電管,像TVS管或者普通的二極管,難道它不屬于半導體器械嗎?

劉建朝:我講的三類都是半導體的過壓保護器件。

嘉賓:可是你的特點分類是半導體放電管、氣體放電管、TVS二極管,我不知道是怎么分類的。

劉建朝:你是說表格里的嗎?

嘉賓:是。

劉建朝:TVS二極管是半導體器件,但不是半導體放電管,因為這個特性的器件目前在國內沒有一個官方的名字,大家不知道它叫什么,所以我們給它起了名字叫“半導體放電管”或者“半導體過壓保護器件”,大家都是用英文的縮寫叫的,我們覺得很別扭就給它起了一個名字。我今天的大標題就是半導體過壓保護器件,可能我們還要再給它改個新名字。

嘉賓:我看77-94頁,上面說TVS管價格成本昂貴,你這里是低廉,請問TVS管的價格到底是怎樣的?

劉建朝:這是剛才齊先生講的,因為它比較的對象是壓敏電阻那些體積很小的東西,和那些東西相比TVS是貴的,但是如果和半導體放電管相比,TVS結構相對來說比較簡單,是最便宜的,在它那個領域里TVS是貴的,在防雷的領域里TVS是便宜的。

嘉賓:我覺得TVS的價格有點貴,6.8W的大概是多少錢?

劉建朝:雙向還是單向?多大功率?400瓦還是600瓦?

嘉賓:功率很小。

劉建朝:手持終端上的嗎?

嘉賓:信號過來是5、6W左右,但是后面來了高電壓我們就加了TVS管,我們發現價格挺貴的,對我們造成了壓力,它比二極管的價格貴了很多。

劉建朝:因為二極管也分很多種,如果是(拆高)二極管的話,它的體積很小,用的面積也很小,這樣的話這個二極管可能出100K甚至50K。對TVS來說,根據你的功率,如果你選400W的大概會在1500顆到2000顆左右,成本相對來說就比小的二極管貴很多,這樣比的話TVS是最便宜的,這和你的選型有關,和應用的選擇有很大的關系,如果是小功率的用在手機等小信號端的幾分錢就可以了,這是相對的。

深圳市檳城電子有限公司FAE工程師李亞文《檳城過壓保護解決之道》

嘉賓:你好,因為我們是一家日資企業公司,以前都是在日本做的,我聽說貴公司有一些測試驗證,我可不可以到你們公司來做,可不可以提供測試報告?

李亞文:可以,我們公司出的報告華為、富士康都是認可的。

嘉賓:你們主要是做防雷產品的,我看到應用上有汽車電子專用的,在傳統汽車上的應用你能介紹一下嗎?有沒有針對電動汽車的防雷應用?如果有的話麻煩你也回答一下,因為汽車也要防雷。

李亞文:據我所了解,汽車防雷更重要的是汽車?yán)锏囊恍╅_關操作所帶來的。

嘉賓:針對電動汽車的有沒有?

李亞文:電動汽車也是汽車,它更大的干擾應該是動力這塊,它屬于浪涌,和雷擊關系不大,我們也有針對汽車整機的方案。

嘉賓:現在有這種產品嗎?

李亞文:有,下來我們可以詳談。

嘉賓:謝謝!

嘉賓:我看了應用指南,我想問印刷有沒有錯誤?

李亞文:可能有。

嘉賓:我先問以太網的防護,這里陶瓷氣體放電管把(鮑伯史密斯電路)并在一起,我不知道這樣做對DMC有沒有干擾?以太網前面加B3、B09L,后面加一個QSB0609,如果這樣裝上去,以太網如果裝脈壓測試會怎么裝?

李亞文:針對你第一個提出的問題,我的陶瓷氣體放電管是否對你的(鮑伯史密斯)電路是否有干擾的問題,鮑伯史密斯電路是于90年代被兩個美國人,是鮑伯和史密斯提出來的,它是一個專利,主要是EMI這方面的內容。當時的變壓器里沒有共模電感,現在所有的變壓器里都共模電感,應該說現在鮑伯史密斯電路的意義已經不大了。第二,我們已經和以太網口換芯片的廠家做過很多測試,認為這樣做沒有問題。

嘉賓:做耐壓測試怎么做?

李亞文:耐壓測試做多少?

嘉賓:1000W。

李亞文:AC還是DC?

嘉賓:DC。

李亞文:可以選擇陶瓷氣體放電,選擇1500W的陶瓷氣體放電管。

嘉賓:那殘壓就高了。

李亞文:只是共模的殘壓,你的變壓器一次測、二次測可以耐受AC1500W交流一分鐘長期的電流小于1毫安的測試。

嘉賓:我做過測試。

李亞文:你是怎么測試?

嘉賓:直接打。

李亞文:是前后打嗎?

嘉賓:直接扎進去。三級的是不是比二級的貴?

李亞文:這是肯定的。

嘉賓:做DVR是您監控的?

李亞文:對。這個方案我們已經做了很多,客人也都可以接受。

嘉賓:半導體放電管能不能防靜電?

李亞文:我們防雷和防靜電的器件就是用在視頻口的,是VS0060N-C。

嘉賓:第二頁第三幅圖,如果防靜電的話就要6.8CA。我發現第一幅和第二幅圖都是(伊萬)端口,氣體放電管是90電壓,我印象中如果是以中國電話為例,應該是接近150幾伏,第五個90伏我不知道怎么回事。

李亞文:它對外部的通信是標準的3.3W和3.75W,不會出現100多W的電壓。

嘉賓:既然是3.3,電壓為什么選這么高,選35N?

李亞文:我們給客人推薦方案,一定是性價比最高的。

嘉賓:就是最便宜的嗎?

李亞文:能夠滿足您的要求,而且價格也是最好的。

嘉賓:按您的思路來說,第一級先緩,然后是第二級,第三級,如果這樣我完全把第二級燒掉,因為殘壓跑不過1200,TVS緩4200W足夠了。

李亞文:我在這個線當中都有電感,比如說這邊有一個雷擊總量過來了以后,有三種,應該說反映速度最快的一定是DVS。

嘉賓:我的意思是后面先動。

李亞文:TVS一定是動作最快的,TVS動作了以后會有電子流過,電阻會分壓,電阻分壓會導致TSI的動作,TSI的動作以后電感又會分壓,GDT就會動作,只要器件能夠承受,選擇合適的器件就可以達到良好的配合。

嘉賓:我覺得這個方案不如泰恩的方案。

李亞文:這是性價比方面,你知道TBU多少錢一支嗎?

嘉賓:應該1美金吧。

李亞文:可以把它全買下來了。

檳城電子:這個方案只是說分級的原理,并不是說每個方案都是這樣設計,它只是一個分級防護的原理,是這樣的區別。

動。謝謝!
