CM1282:CMD新款手機天線保護裝置

發布時間:2009-03-13

產品特性:
  • 極低電容(0.5 pF)天線接口保護
  • 極低插損(<-0.25 dB),截止頻率為1.8 GHz
  • 極低的動態電阻和鉗位電壓
應用范圍:
  • 手機及其他便攜設備天線保護

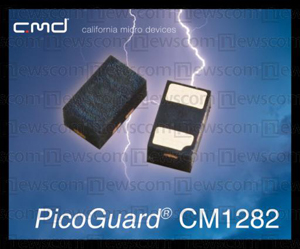

California Micro Devices宣布針對當今最先進手機上使用的調頻廣播、GPS、藍牙 (Bluetooth) 和 WLAN 天線推出一款單通道靜電放電 (ESD) 保護裝置 PicoGuard CM1282?;谠摴?PicoGuard 系列低電容 ESD 保護產品的 CM1282 可提供行業領先的動態電阻、箝位電壓和低插損。由于從調頻發射機和 GPS 衛星接受信號的功率非常低,因此低插損是一個至關重要的考慮要素。這些性能特征加上可節省空間的小型封裝使 CM1282 成為手機天線保護最理想的 ESD 解決方案。

對多媒體和無線互聯網功能的需求日益旺盛
iSuppli Corporation 高級無線通信分析師 Tina Teng 表示:“盡管當前手機市場正在緊縮,但消費者對那些具有先進多媒體和無線網絡連接性能的手機還是表現出越來越高的需求。預計整合了調頻接受器、GPS、藍牙和 WLAN 功能的手機和智能手機在2008年到2011年期間的年均復合增長率將達到62%,其速度是同時期手機市場的22倍。”除手機市場外,利用 GPS 實現的定位服務也越來越受到當今最新便攜式電腦、PDA 和筆記本電腦設計的歡迎。必不可少的內置天線極易受到 ESD 的影響,從而可損害到手機的內部基帶和應用處理器。

PicoGuard 界定了什么叫強勁的 ESD 保護
在選擇 ESD 保護裝置時,手機設計者需要考慮電容、標準 ESD 等級,最重要的是鉗位電壓和動態電阻。動態電阻值決定了在 ESD 事件中被保護裝置所帶的剩余電流值和電壓值。ESD 保護二極管的動態電阻越低,從被保住裝置中分流出去的電流和電壓也就越多。

California Micro Devices 營銷副總裁 Kyle Baker 表示:“PicoGuard 解決方案,包括 CM1282,具備業界領先的低水平動態電阻、剩余電流和鉗位電壓,確保為我們的客戶帶來最有效的 ESD 保護。”

CM1282 的主要特點
  • 極低電容(0.5 pF)天線接口保護
  • 極低插損(<-0.25 dB),截止頻率為1.8 GHz
  • 動態電阻較其它競爭性解決方案低30%
  • 鉗位電壓較其它競爭性解決方案低20%
  • 符合 IEC 61000-4-2 四級標準的 8kV 接觸放電保護
  • 對電池供電設備而言十分重要的低泄漏電流
  • 滿足802.11協議線性屏蔽要求

封裝、定價和上市
CM1282-01D1 采用符合 RoHS(《關于在電子電氣設備中限制使用某些有害物質指令》)規定的緊湊型 SOD-882 無引腳業界標準封裝。樣品現已面市,3000件產品的起售單價為0.06美元。計劃將于2009年4月起開始批量生產。
