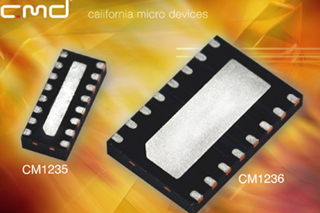

CM1235/6:California Micro Devices兩款最新ESD保護器件

發布時間:2009-03-11 來源:California Micro Devices

產品特點:

  • 使峰值箝位電壓降低40%以上
  • 使峰值殘余電流減少80%
  • 使傳送到被保護設備的總電量減少10%以上
  • 擁有100歐姆的差動阻抗匹配,無需外部補償
  • 導線間精密拼接
  • 沒有虛擬通道連接,省去了反向驅動,簡化了布局
  • 采用緊湊型16引腳 TDFN 封裝,減少了電路板空間

應用范圍:

  • 適用于數字電視、液晶顯示器、筆記本電腦、機頂盒
  • 藍光錄像機和播放器等
California Micro Devices宣布 XtremeESD(R) 系列新添兩款 ESD(靜電放電)保護器件 -- CM1235 和 CM1236。這兩款器件都整合了獲獎的 PicoGuard XS 架構,該架構擁有整合的阻抗匹配和更高的 ESD 性能。這兩款產品擁有8通道 ESD 保護,符合 IEC61000-4-2 標準的 8kV 接觸放電要求,同時還滿足 HDMI(TM) 1.3a 和 DisplayPort(TM) 數字視頻標準的 100 Ohm 差分阻抗匹配要求。它們適用于數字電視、液晶顯示器、筆記本電腦、機頂盒以及藍光錄像機和播放器。此外,CM1235 小巧的體型也使其成為移動電話、可攜式攝像機和數碼相機等便攜式應用的理想選擇。

CM1235 提供與 CM1233 相同的阻抗匹配和 8kV 保護,但體積減小70%。CM1236 在引腳方面與 CM1233 兼容,但在設計方面有所改良,提供更好的阻抗匹配。

該公司計算與數字消費產品營銷總監 Joe Salvador 表示:“隨著數據速率不斷攀升,具備加強 ESD 保護而又不影響信號完整性的能力至關重要。PicoGuard XS 架構使得 ESD 器件小到可以用于移動電話應用,同時提供超出最嚴格的高清電視和個人電腦 (PC) 監視器標準的信號完整性。”

CM1235 和 CM1236 均基于 PicoGuard XS 架構,該架構整合了感應器和 ESD 二極管,可改善高速數據線路的阻抗匹配。過去,系統設計師必須通過增加外部感應、減少 ESD 器件周圍信號線的電容或雙管齊下才能彌補 ESD 保護器件的電容。這些方法致使復雜性和成本大增,并且會受到 PC 電路板的影響,這就限制了使用多個電路板廠商的產品的能力。

CM1235 和 CM1236 則無需采用這些方法,它們以不受電路板約束的尺寸提供了匹配阻抗,而且無需任何外部補償或元件。

CM1235 和 CM1236 為四對差動通道提供保護,根據 IEC61000-4-2 標準提供 8kV 接觸放電 ESD 保護。感應器與 ESD 二極管的集成增強了 ESD 保護,同時也確保了卓越的信號完整性。相對于業界領先的單級 ESD 二極管陣列而言,這些產品:

  • 使峰值箝位電壓降低40%以上
  • 使峰值殘余電流減少80%
  • 使傳送到被保護設備的總電量減少10%以上
  • 擁有100歐姆的差動阻抗匹配,無需外部補償
  • 導線間精密拼接
  • 沒有虛擬通道連接,省去了反向驅動,簡化了布局
  • 采用緊湊型16引腳 TDFN 封裝,減少了電路板空間

CMD 專注的 ESD 資源中心為個人電腦和數字消費電子應用產品設計人員提供有關 ESD 保護的相關信息。該網站包含技術白皮書、產品說明、論文、報告和一個有關各種 ESD 保護主題的開放式論壇。

定價和上市

CM1235 和 CM1236 采用16引腳 TDFN 封裝。這些產品目前已全面投入生產。1000件 CM1235 的售價為每件0.47美元,1000件 CM1236 的售價為每件0.57美元。
