【導讀】如果 BATT 燈呈紅色，則需要更換電池。PLC 內部的 EPROM 將保存 PLC 程序足夠長的時間，以便您更換電池。一旦 PLC 檢測到電池電量低，就必須立即更換電池，因?yàn)槿绻姵爻霈F(xiàn)故障，PLC 程序?qū)?huì)丟失。
通常，邏輯控制器中大多數問題的根源可以縮小到以下區域之一的故障：
1. 處理器模塊
2. 輸入
3. 輸出
4. 梯形圖邏輯程序
除了使用萬用表檢查電源電壓（假設您知道所需的 IO）之外，您還必須檢查每個區域是否存在特定故障，如下所述。
處理器模塊
處理器執行錯誤檢查并將狀態信息發送到通常位于處理器模塊正面的指示器。CPU 包含三個 LED 燈：RUN、FLT 和 BATT，如圖1所示。步是檢查燈光。
RUN 燈應為綠色，表示 PLC 處于 RUN 模式。
如果 BATT 燈呈紅色，則需要更換電池。PLC 內部的 EPROM 將保存 PLC 程序足夠長的時間，以便您更換電池。一旦 PLC 檢測到電池電量低，就必須立即更換電池，因?yàn)槿绻姵爻霈F(xiàn)故障，PLC 程序?qū)?huì)丟失。
請注意，電池用于備份 RAM 并為時鐘供電。通常，電池位于 PLC 的側面或前面，并且無需從機架/插座上拆下或移動 PLC 主機即可觸及電池。電池通常需要每五年更換。

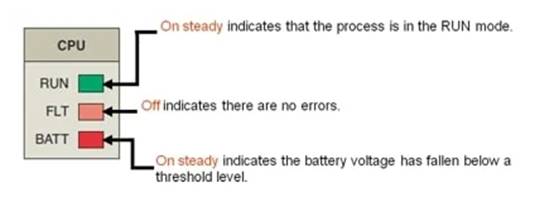

圖 1.中央處理單元 (CPU)。
輸入故障
排除輸入故障的步是檢查輸入接線是否正確，從提供的原理圖中識別您的 PLC IO。

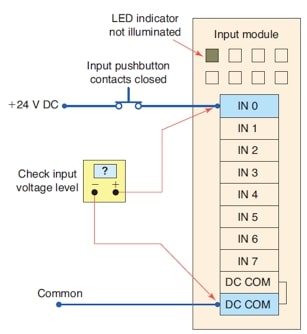

然后，通?？梢酝ㄟ^(guò)將可疑 I/O 的實際狀態與控制器狀態指示器進行比較來縮小問題源的范圍。參見圖2。
確保檢查輸入 LED 的開/關狀態。
圖 2.輸入狀態 LED 指示燈。
輸出故障
與輸入故障一樣，排除輸出故障的步是檢查輸出接線是否正確，從提供的原理圖中識別 PLC IO。
如果輸出電路 LED 亮起且輸出設備關閉，可能有以下幾種原因：
不兼容的設備：檢查 PNP/NPN 輸出規格。
輸出電路接線錯誤：檢查輸出模塊接線。
負載兩端電壓低或無電壓：檢查電線是否短路或損壞。
除邏輯指示燈外，某些輸出模塊還具有保險絲熔斷指示燈和/或電源指示燈。電子保護還用于保護模塊免受“短路”和“過載電流情況”問題的影響。請參見圖3的示例。

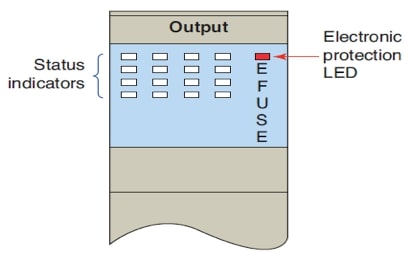

圖 3.輸出狀態 LED 指示燈。
PLC程序錯誤
一步涉及運行錯誤檢查來驗證 PLC 程序。通過選擇“編輯”，然后選擇“驗證項目”，將檢查程序是否有錯誤。參見圖 4。具體來說，請按照以下步驟操作：
通過識別正常運行的輸出和不正常運行的輸出來開始程序故障排除。
識別常見的邏輯錯誤。
使用強制打開/強制關閉來打開/關閉特定位以進行測試。

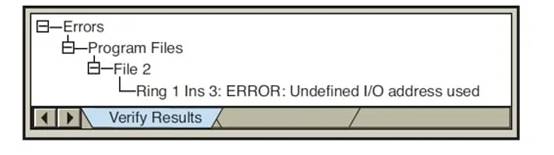

圖 4.PLC程序錯誤。
結論
在對此處涵蓋的四個區域中的每一個區域進行檢查時，請記住以下幾點：
PLC 系統中的大多數故障發生在現場接線和設備中。
問題有可能發生在現場設備和I/O 模塊端子之間的接線中。
連接到過程I/O 的傳感器和執行器也可能發生故障。
如果某條指令似乎工作不正常，則可能是由于同一程序中的兩個或多個線圈指令使用相同地址而引起的尋址沖突。
即使受監控的梯級為真，如果梯形圖下方的梯級為假，PLC 也會關閉輸出。
