更大程度降低靜態電流 (IQ) 是降低功耗進而延長電池壽命的優先選擇。器件的 IQ 是電池處于待機模式或者輕負載運行時流出的電流或消耗的電量。IQ 能大幅影響器件的能效。在電池供電型應用中，要想在無負載或輕負載運行時實現高能效，就需要實施電源管理解決方案，在維持超低供電電流的同時，嚴格控制輸出。
如今的很多設計僅需要幾納安的 IQ，這個功能惠及很多需要長時間待機運行的應用，大到電動汽車 (EV)，小到電動工具和各類耳機。由于這類系統超過 99% 的時間都處于待機模式，因此，待機或睡眠模式下的 IQ 是電池壽命的限制因素。
優化直流/直流轉換器、低壓降穩壓器 (LDO)、電源開關、電壓基準和監控器等電源管理構塊以及電源管理器件，有助于降低能耗，延長電池壽命。
下面是我們的三大低 IQ 技術，可在不影響系統性能的情況下，延長電池壽命和貨架期。
支持設計低功耗、常開型電源
超低漏電工藝技術和新型控制拓?fù)?，可延長電池運行時間。在系統進入待機模式時實現超低 IQ 可以延長電池運行時間。
在圖 1 中，德州儀器 TPS37-Q1監控器在執行 EV 電池監控時，IQ 為典型值 1μA，同時支持最高 65V 的電源電壓，而電源空間和響應時間均未受到影響。

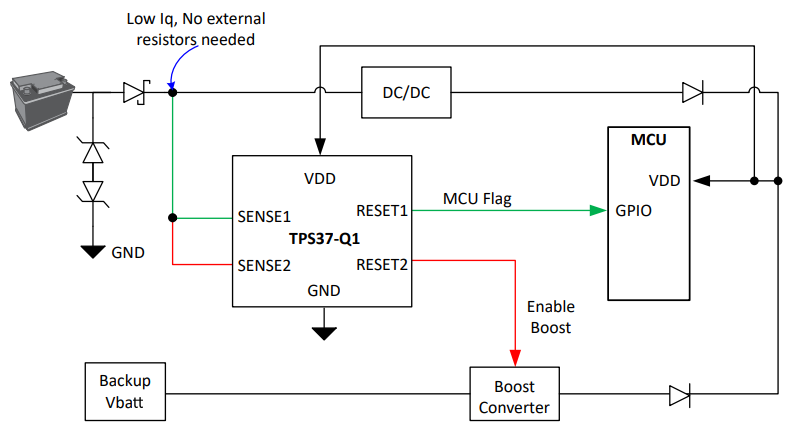

圖 1：借助德州儀器 TPS37-Q1 直接執行 12V/48V 非電池電源電壓監控
電池充電器集成電路 (IC)，例如芯片模式下 IQ 為 10nA 的 德州儀器 BQ25155，可幫助確保電池在貨架上放置幾個月，甚至幾年，電量也不會耗盡。低功耗穩壓器，例如具有超低 IQ (25nA) 的德州儀器 TPS7A02，在運輸模式下 IQ 僅為 3nA，有助于大幅延長電池在正常和低壓降運行模式下的壽命。
實現快速響應
快速喚醒比較器和零 IQ 反饋控制可在不影響低功耗性能的情況下實現快速動態響應。智能偏置方案能夠在檢測到錯誤時，瞬時提升比較器的電壓，無需消耗更多的 IQ 即可提高響應速度。例如，在圖 2 中，IQ 典型值為 275nA 的德州儀器 TPS62843 降壓開關穩壓器，其響應時間 × IQ/ILOAD 的值比前幾代產品提升了三倍以上。此外，德州儀器 TPS37-Q1 的響應時間和檢測時間也是業內超短（典型值 8μs），比競品快兩到十倍。
圖 2：德州儀器TPS62843的負載瞬態數據是1.2VOUT、IOUT_MIN = 0A、IOUT_MAX = 300mA
縮小外形尺寸
電阻器和電容器的面積縮減技術，有助于集成到空間受限的應用中，同時不影響靜態功率。在下一代納瓦級器件中，大部分的外部上拉或下拉電阻器和外部電阻分壓器網絡都不再需要，而且外形尺寸更小，例如德州儀器 TPS7A02 便采用 640μm x 64μm Chip-Scale Package。
節省電路板面積的另一個方法是將更多功能集成到單個裸片上。這種集成使各個模塊（如監控器、基準系統、低壓降穩壓器、電池充電器和直流/直流轉換器）能夠共享通用的構建塊，同時減小總 IQ 大小。德州儀器BQ25125 是采用 2.5 mm x 2.5 mm Wafer Chip-Scale Package 的電池充電器管理 IC，通過 I2C 集成并能靈活控制多個低 IQ 功能。設計人員因此能用整個電源管理系統為多個低功耗應用供電。
結語
電池供電型應用現已隨處可見，越來越多的人要求在不影響系統性能的同時降低 IQ，這是一項艱巨的任務。但也不必氣餒。借助德州儀器基于超低 IQ 開發的產品組合，無需費心權衡性能和成本，即可在下一代電池供電型設計中實現超低功耗，更大限度地延長電池運行時間和貨架期。
