【導讀】我們研究了根據總SNR（信噪比）計算驅動放大器對總ADC噪聲的貢獻。我逐步完成了使用放大器噪聲、負載阻抗和低頻ADC噪聲的計算過程。在該過程結束時，我們能夠看到計算的SNR與在實際硬件上測量的實際SNR之間的良好一致性。
我們研究了根據總SNR（信噪比）計算驅動放大器對總ADC噪聲的貢獻。我逐步完成了使用放大器噪聲、負載阻抗和低頻ADC噪聲的計算過程。在該過程結束時，我們能夠看到計算的SNR與在實際硬件上測量的實際SNR之間的良好一致性。
作為工程師，計算預期結果并看到測量結果提供良好的相關性總是令人鼓舞的。現在，讓我們繼續看一下ADC輸入端的噪聲。我們還將快速瀏覽一下模擬輸入的共模電壓節點的噪聲。

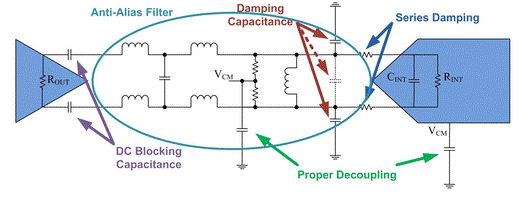

這一次，讓我們從數字游戲中休息一下，看看一些簡單的指針，以注意與ADC的模擬輸入和共模電壓節點相關的噪聲和其他失真。具體來說，我們將研究具有開關電容輸入采樣網絡的ADC。圖1所示為具有驅動放大器和抗混疊濾波器（AAF）的典型ADC模擬輸入。
圖1
帶放大器和 AAF 的 ADC 模擬輸入網絡
抗混疊濾波器用于幫助防止噪聲和諧波從轉換器中的其他奈奎斯特區混疊回目標頻帶。這有助于降低整體系統噪聲，并過濾任何可能從系統其他位置耦合到模擬輸入端的噪聲。阻尼電容與串聯阻尼電阻一起有助于減少從ADC開關電容輸入采樣網絡“反沖”的電流瞬變。
這些元件有助于為這些電流提供低阻抗路徑，以在采樣時鐘邊沿之間阻尼。阻尼電容可以通過兩種不同的方式實現。它可以是一個單差分電容器，也可以分成兩個單端電容器。權衡基于系統要求。如果系統成本是最重要的，那么單個電容器顯然更便宜。在需要幫助降低系統中存在的共模噪聲的情況下，兩個單端電容可能是最佳方法。
模擬輸入網絡中經常被忽視的部分是共模電壓節點。在圖1的示例中，顯示了交流耦合電路，其中驅動放大器和ADC的共模電壓電平不同。這種情況經常發生，因為放大器需要更高的電源電壓來保持適當?shù)脑鲆婧途€性度。這里要記住的重要一點是將此信號從噪聲線路中路由出去，并使用適當?shù)娜ヱ?。噪聲會進入該節點，并通過V進入ADC厘米輸出或通過 V厘米連接到模擬輸入網絡。另請注意，去耦用于ADC以及與模擬輸入網絡的連接。
當我們討論模擬輸入網絡時，最后一句離別評論是記住在模擬輸入網絡的布局中保持對稱。模擬輸入網絡中的任何不對稱都會導致ADC偶數階失真增加。這只是導致ADC性能下降的另一種噪聲形式。
