【導讀】磁性電流傳感器運用了流過導體的電流會產生磁場的物理原理?；诖嗽?，TMCS1123 使用霍爾效應傳感器來檢測流經器件引線框的電流量并提供與輸入電流成正比的電壓輸出。磁性電流傳感器是隔離式電流檢測設計 –TMCS1123 可支持高達 1.1kVDC 的增強型工作電壓和高達 2.0kVDC 的基本工作電壓。霍爾效應傳感器會在整個溫度和生命周期內發生漂移（表現為輸出誤差），這一點讓它獲得的評價不高。然而，憑借德州儀器 (TI) 在信號鏈方面的專業技術，TMCS1123 在整個壽命和溫度范圍內具有出色的漂移參數（最大值為 0.5%）。

磁性電流傳感器運用了流過導體的電流會產生磁場的物理原理。基于此原理，TMCS1123 使用霍爾效應傳感器來檢測流經器件引線框的電流量并提供與輸入電流成正比的電壓輸出。磁性電流傳感器是隔離式電流檢測設計 –TMCS1123 可支持高達 1.1kVDC 的增強型工作電壓和高達 2.0kVDC 的基本工作電壓。霍爾效應傳感器會在整個溫度和生命周期內發生漂移（表現為輸出誤差），這一點讓它獲得的評價不高。然而，憑借德州儀器 (TI) 在信號鏈方面的專業技術，TMCS1123 在整個壽命和溫度范圍內具有出色的漂移參數（最大值為 0.5%）。

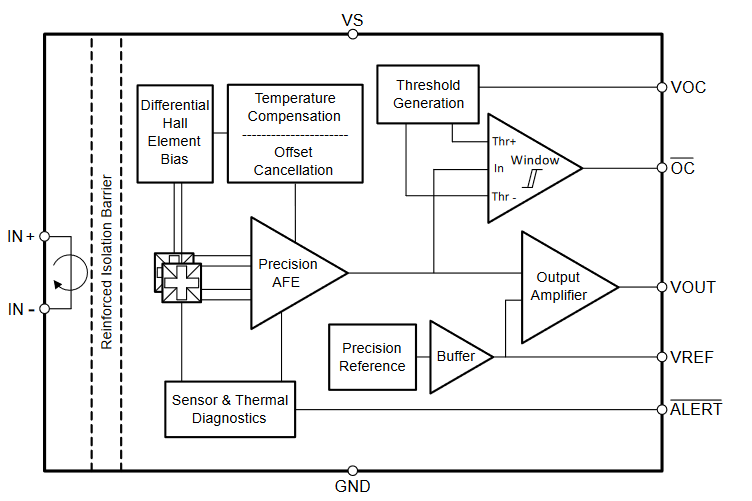

TMCS1123 功能方框圖

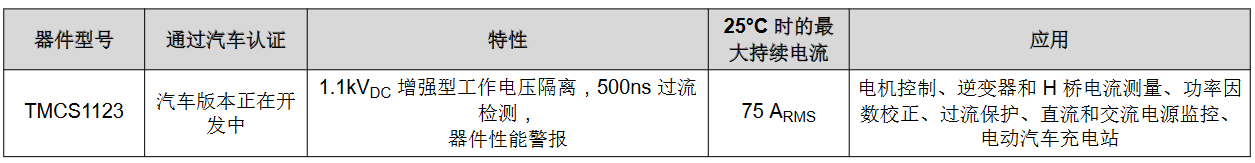

設計注意事項

TMCS1123 能夠為系統提供什么？

? 具有 1.1kVDC 增強型隔離工作電壓、2.0kVDC 基本工作電壓、5kVRMS 可承受隔離電壓以及 8.1mm 的爬電距離和間隙，可提供出色的電壓隔離特性，在高壓系統中安全使用。

? 可在各種溫度、壽命和其他誤差源條件下提供業內先進的精度性能，最大總誤差為 1.75%。

? 能夠在 25°C 時承載 75ARMS 連續電流，在 125°C 時承載 40ARMS 連續電流

? 0.1A/mT 的主動環境磁場抑制，可顯著降低相鄰導體或其他雜散磁場源產生的電磁干擾

? 500ns 的快速過流檢測響應，結合 250kHz 的器件帶寬，可帶來快速響應時間，讓系統快速運行，以實現精確控制和監測。更高帶寬的器件正在開發中。

? 該器件配備了精密基準電壓輸出，可通過創建準差分輸出來使用模數轉換器進行更精確的轉換。

? TMCS1123 的獨特之處在于警報輸出：如果結溫超過 165°C，則提供熱警報；如果靈敏度或失調電壓超出出廠

限制范圍，則提供傳感器警報
