一文了解 PCB 的有效導熱系數

發布時間:2023-06-16 責任編輯:lina

【導讀】什么是 PCB 有效導熱系數?“有效導熱系數”代表材料的傳導熱能力。當我們談及 PCB 的有效導熱系數時,我們談?wù)摰氖?PCB 將器件產生的熱量轉移到周圍區域的能力。有效導熱系數用 Keff 表示,單位是 W/m-K。


本文要點:

  • PCB 有效導熱系數的定義。

  • 影響 PCB 有效導熱系數的關鍵因素。

  • 了解熱模型中有效導熱系數的準確度。


1. 什么是 PCB 有效導熱系數?“有效導熱系數”代表材料的傳導熱能力。當我們談及 PCB 的有效導熱系數時,我們談?wù)摰氖?PCB 將器件產生的熱量轉移到周圍區域的能力。有效導熱系數用 Keff 表示,單位是 W/m-K。

在 PCB 設計中,有效導熱系數是熱建模和分析中使用的一個重要參數,有助于工程師根據特定的假設和模型,預測一塊擺滿器件的 PCB 的導熱效果。隨著電子模塊的尺寸不斷縮小,設計人員應該關注有效導熱系數。

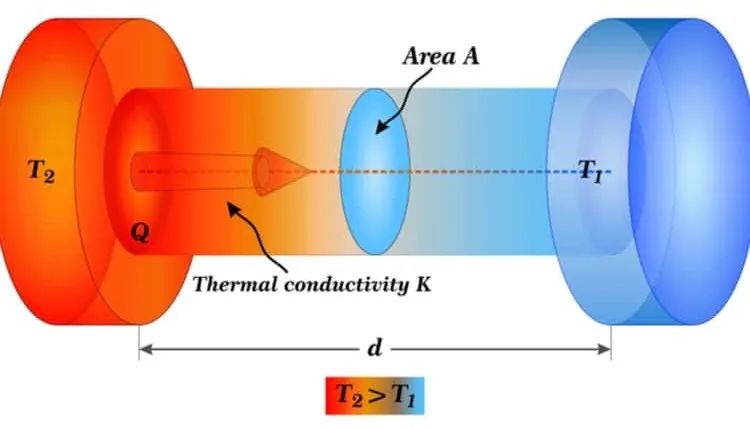

一文了解 PCB 的有效導熱系數

PCB 有效導熱系數反映了 PCB 的傳熱能力。


2. 影響 PCB 有效導熱系數的因素


一塊 PCB 包含導電材料、絕緣體和安裝的器件。PCB 中使用的每種材料都有不同的熱導率。在推導 PCB 的有效導熱系數時,要考慮到不同的熱導率。


業界已經進行了各種研究來分析 PCB 的導熱系數。不同的研究使用了不同類型的模型和假設。對于設計人員來說,PCB 的有效導熱系數取決于以下幾項因素。


器件尺寸


隨著器件變得越來越小,自然散熱的能力也不斷下降。例如,與采用 TO-220 封裝的 MOSFET 相比,采用 SOT-23 封裝的 MOSFET 的導熱墊片面積會更小。因此,安裝在 PCB 上的器件的尺寸將影響其散熱能力。


熱過孔


熱過孔是一些有意放置的孔,用于將熱量從器件上散發出去。這類似于讓熱蒸汽有更多機會從粥里散發出去,而不是把它困在容器里。因此,一個區域內的熱過孔越多,PCB 的有效導熱系數就越高。

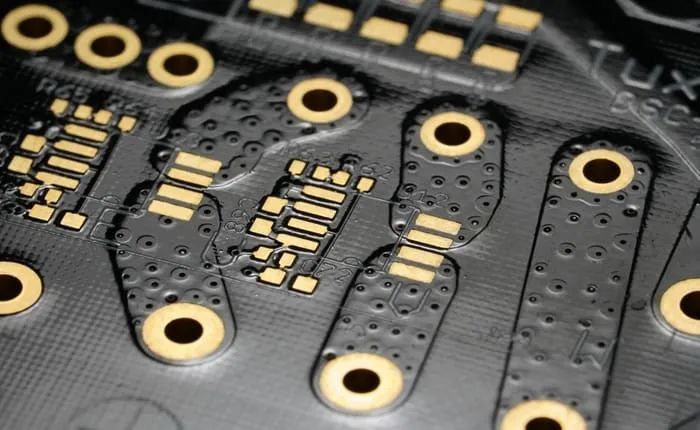

一文了解 PCB 的有效導熱系數

散熱過孔密度會影響 PCB 的有效導熱系數

散熱過孔密度會影響 PCB 的有效導熱系數。


內部層


內部銅層的存在也會改變散熱的速度和方向。銅的導熱系數為 355 W/m-K,而 FR-4 為 0.25 m-K。如果有多個銅內層,PCB 的有效導熱系數就會下降。當然,熱過孔有助于更有效地將熱量傳遞到內層。


走線的幾何形狀


如果銅走線從頭到尾是連貫的,那么 PCB 的有效導熱系數就會很高。但是,如果走線中斷,有效導熱系數可能會下降,而這種情況在實際的 PCB 中時有發生。


3. 有效導熱系數是否有利于進行準確的 PCB 熱建模?


有效導熱系數易于計算,因此是分析時的首選。該參數通常是基于同構的 PCB 模型。然而,PCB 很少是同構的,尤其是多層 PCB。每層的器件排列、走線、銅面、過孔和焊盤都可能不一樣。


因此,從傳統模型中推導有效導熱系數會有一定的誤差。為了更準確地估計有效導熱系數,需要對 PCB 的每一層進行深入分析。然后對表面進行像素化分析,以便更好地進行預測。


PCB 有效導熱系數的準確度取決于建模,而無論采用何種技術,建模的準確度都取決于使用的軟件工具。


Cadence Celsius Thermal Solver 結合 FEA 與 CFD,能實現精確的電熱協同仿真和熱分析,并與用于 PCB/IC 封裝的 Sigrity 技術相集成,如備受大家熟知青睞的 Sigrity PowerDC 進化為 Celsius PowerDC,助力設計團隊獲取更準確的電熱仿真結果。
