分區電子電氣架構如何支持軟件定義汽車

發布時間:2023-02-22 責任編輯:lina

【導讀】我們對汽車及其工作原理的認知發生了巨大變化。汽車的自動化程度、電氣化程度不斷增加,越來越注重服務,不斷為最終用戶實現定制、升級。而汽車變革的根本在于,汽車將由軟件定義。簡言之,汽車的所有功能都將在虛擬模型上進行設計、測試、驗證,并可能進行修改,虛擬模型將伴隨實體汽車存在于整個生命周期。


分區電子電氣架構如何支持軟件定義汽車


我們對汽車及其工作原理的認知發生了巨大變化。汽車的自動化程度、電氣化程度不斷增加,越來越注重服務,不斷為最終用戶實現定制、升級。而汽車變革的根本在于,汽車將由軟件定義。簡言之,汽車的所有功能都將在虛擬模型上進行設計、測試、驗證,并可能進行修改,虛擬模型將伴隨實體汽車存在于整個生命周期。


這場變革將需要對汽車架構進行深層次的改造。除了讓汽車開發更快、更輕松外,它還將通過以數據為導向的服務,為OEM廠商提供富有吸引力的新商機,吸引更熟悉支持簽約功能的一代用戶。從本質上講,交通出行逐漸成為服務增強用戶體驗,受到網絡解決方案、MCU和PMIC等前沿解決方案的支持。


分區電子電氣架構如何支持軟件定義汽車

SDV如何改變駕駛體驗


以太網是下一代汽車架構中必不可少的技術。了解恩智浦全面的以太網解決方案,為開發助力。


架構分區


汽車的各種功能將通過無線更新(OTA)從移動硬件內部云端下載,而不是通過盒子(ECU)添加。這種方式允許持續集成和持續部署(CI/CD)。為了實現這一目標,汽車電子電氣架構正從功能獨立的平面分布升級到更現代化的域結構以及區域結構。

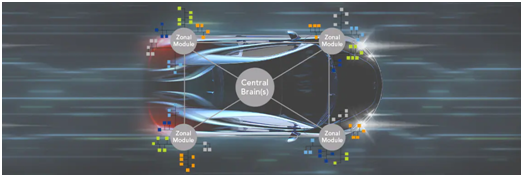

“區域化”將模塊和連接集中在汽車的物理區域,同時將大部分處理能力轉到車載中央計算機中。這將帶來許多好處,因為減少了布線成本和重量,并提供了可擴展的集中化軟件,為加速軟件和無線更新驅動的汽車創新奠定基礎。


分區電子電氣架構如何支持軟件定義汽車

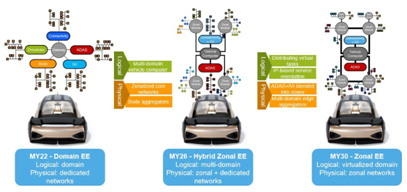

架構演變趨勢:從域到區域


為什么分區電子電氣架構非常適合軟件定義汽車?


試想一下,一個傳感器可用于不同領域(例如,用于ADAS和信息娛樂系統的攝像頭)。共享此傳感器的最佳方式是什么?在域架構中,共享路徑十分復雜。而在更友好的分布式架構中,傳感器數據可作為服務傳輸給所有虛擬機。每個區的ECU都將成為傳感器的服務器。


運用這種方法,在發生突發事件時更容易建立事件的連鎖反應。例如,緊急制動場景——雷達、攝像頭或激光雷達傳感器組合確認汽車前方意外出現物體。制動系統立即啟動,但是如果ADAS計算機意識到可能發生事故,汽車就開始準備以防萬一,并觸發信息娛樂系統播放視覺和音頻報警通知。安全帶系緊,安全氣囊準備好,窗戶放下,警報信號燈亮起,這一系列操作都在區域/域以太網網絡上立即啟動、同時進行。


可能性:以太網支持所有連接


區域化讓所有數據都轉換為以太網幀,并可用于主干網上的所有域控制器。不同的虛擬功能和虛擬機可復用各個功能。還可以根據CPU負載或電源情況轉移任務及完善虛擬機(負載平衡對電動汽車非常重要)。上述場景的實現,需要大量采用基于以太網的網絡和組件。


恩智浦提供完整以太網PHY網絡解決方案組合,包括10/100/1000 BASE-T、多千兆以太網PHY以及內置數字以太網交換機。如需獲得能快速投放市場的系統專業技能,OEM廠商和一級供應商可利用恩智浦豐富的汽車體驗產品,包含以太網PHY、以太網交換機、聚合MCU、網關處理器和PMIC的系統解決方案。

(來源:恩智浦半導體,作者:Meindert van den Beld)
