LDO線性穩壓器是線性降壓型電壓穩壓器中的低飽和（Low Dropout：LDO）型產品，通常被稱為“LDO”，是目前線性穩壓器的主流產品。由于設計簡單，并且在部件數量、尺寸、成本方面具有諸多優勢，因此，即使在近年來開關穩壓器的應用日益增多的情況下，LDO線性穩壓器依然是根據應用需求被廣為采用的電源IC。
普通LDO線性穩壓器的容許損耗最多幾瓦，比如5V輸入3.3V輸出時，輸出電流約為1A。針對更高的要求，近年來多采用開關穩壓器來對應。不過，有些方法可以解決使用LDO線性穩壓器時帶來的輸出電流增加、容許損耗超標等問題。其中一個方法就是并聯LDO線性穩壓器（以下簡稱“LDO”）。
LDO線性穩壓器的并聯
LDO并聯是一種很早以前就有的方法，從理論上看，在理想的情況下，比如將兩個1A的LDO并聯，可以獲得2A（翻倍），從分擔損耗的角度看，兩個并聯可以使每個LDO的損耗減半。

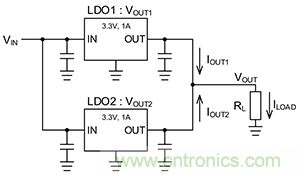

但是，如果只是將LDO的輸出之間直接連接，這無法實現輸出電流加倍、損耗減半的預期。下面是將輸出端直接并聯的電路示例，以及輸出電流相對于各LDO的負載電流的曲線圖示例。示例中并聯了VIN為5V、VOUT為3.3V、IOUT可達到1A的兩個LDO。從理論上講，相對于負載電流ILOAD，每個LDO的IOUT應該為1/2 ILOAD，但如圖所示，在該例中，幾乎全部的負載電流都供給了LDO1，LDO2幾乎沒有。其結果是在該電路中，LDO1已經達到了1A的IOUT供電能力，即使兩個并聯也無法提供更多的IOUT。
這是由于并聯連接的LDO之間的輸出電壓差造成的。即使LDO的標稱輸出電壓值相同，在保證值范圍內實際的輸出電壓也會有所波動。在該例中，LDO1的輸出VOUT1為3.3165V，LDO2的VOUT2為3.30000V，它們之間存在0.0165V＝0.5%的壓差。
正如連接電壓值不同的線路時電流會從電壓值高的線路流出一樣，當直接連接輸出電壓不同的LDO輸出時，也會從輸出電壓高的LDO流出電流。就如曲線圖所示，在該例中是LDO1供給輸出電流。通常，LDO輸出電壓的容差為標稱電壓的±幾個百分比，而實際上，讓并聯的LDO實現相同的輸出電壓并不現實。因此，在并聯LDO時，需要在電路設計上下功夫，以使并聯LDO很好地分配輸出電流。
并聯連接LDO線性穩壓器有兩種方法，一種是使用二極管，另一種是使用電阻器。后續的文章中將會介紹這兩種方法。
關鍵要點:
?通過并聯LDO線性穩壓器，可以增加輸出電流，并避免超出容許損耗。
?由于每個輸出電壓之間存在壓差，因此僅通過直接連接LDO線性穩壓器的輸出是無法正常分配負載的。
