采用低成本的高速運算放大器在消費類電子中的應用

發布時間:2020-08-24 責任編輯:lina

【導讀】與典型的時鐘緩沖應用相比,消費類電子應用的工作頻率較低,需求較少,采用低成本的高速運算放大器(~100MHz帶寬)可以提供比傳統的時鐘緩沖器更具吸引力的替代方案。高速放大器比傳統的時鐘緩沖器更便宜,同時也能適應更多種類的設計配置。

與典型的時鐘緩沖應用相比,消費類電子應用的工作頻率較低,需求較少,采用低成本的高速運算放大器(~100MHz帶寬)可以提供比傳統的時鐘緩沖器更具吸引力的替代方案。高速放大器比傳統的時鐘緩沖器更便宜,同時也能適應更多種類的設計配置。

對于低成本的時鐘緩沖器而言,ADA4850 (-1/-2)、ADA4851 (-1/-2/-4)、ADA4853 (-1/-2/-3)和AD8061單電源運算放大器都是很好的選擇。這些放大器都具有低電源電壓、低電源電流、支持功耗敏感應用的省電模式,以及軌對軌輸出等特性,可以實現寬動態范圍。

與傳統的時鐘緩沖器相比,運算放大器的一個優點是具有靈活性。運算放大器可以將時鐘脈沖進行緩沖、放大、失調、反向、相加、相減或濾波。它們提供高輸入阻抗、低輸入偏置電流、低電源電流、獨立的省電模式(針對單個封裝中的多個放大器)、低輸出阻抗,以及低傳播延遲。

當在時鐘緩沖應用中使用運算放大器時,設計者必須認識到并遵循一些工作限制。以電壓反饋型放大器的增益帶寬積為例,當放大器電路的閉環增益增加時,它的帶寬會降低,因此較大的增益意味著較小的帶寬。將多個低增益放大器進行級聯以達到較高的帶寬,由此確保信號路徑的總體增益和帶寬。

單電源工作對于便攜式電子設備來說是很重要的。根據定義,單電源運算放大器的輸入共模范圍包括負軌(地),大部分甚至比地還低200mV,但這并不表示輸出電壓的擺幅可以到地以下。典型軌對軌放大器的輸出級采用共發射極配置。因此,輸出電壓和軌電壓的最小差距是Vce(sat),其范圍可以從數十毫伏到數百毫伏,具體取決于輸出負載。

幸運的是,在這些應用中,輸出電壓的擺幅通常不需要總是達到地電壓。但是,當輸入太接近地時(大約100mv~200mv),輸出級可能會達到飽和,導致失真以及較長的恢復時間。在直流耦合系統中,應該確保信號電壓的低點高于200mV,或使用-200mV的負供電電壓,這兩種方法都可以避免輸出級進入飽和狀態。

放大器對裕量也有要求,也就是其電壓的擺幅與正電源電壓之間能夠有多接近,因此還必須留意輸入共模范圍的高端。如果輸入電壓太高,輸出電壓會失真并被截斷。

ADA4850和ADA4851需要2.2V的裕量,AD8061需要1.8V的裕量,而ADA4853僅需要1.2V的裕量。

圖1所示的是一個增益為2的單電源同向運算放大器時鐘緩沖器,圖2所示的是它的瞬態響應。按照配置,AD8061的上限約為33MHz,其2ns的傳輸延遲可與一些專用的時鐘緩沖器相媲美。

采用低成本的高速運算放大器在消費類電子中的應用
圖1. 同向運算放大器時鐘緩沖器

采用低成本的高速運算放大器在消費類電子中的應用
圖2. 33MHz頻率下,增益=+2的瞬態響應

在某些應用中可以使用交流耦合,它允許使用更高帶寬的放大器以擴展頻率性能。通過將輸入和輸出偏壓至電源電壓的中間值,這些放大器可被用于單電源應用中。

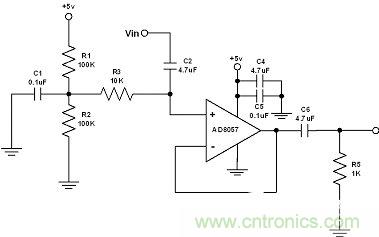

圖3所示的是使用AD8057高速放大器的設計,這款器件具有325MHz帶寬和1150V/μs壓擺率,在此電路設置為單位增益。應當注意的是,通過隔直電容C6后,負載上的電壓與輸入信號Vin上的交流分量相等,且不含直流分量。這個電路的工作頻率范圍接近100MHz。圖4所示的是時鐘響應,可以看到當頻率高達90MHz時仍然可以維持較好的脈沖保真度。

采用低成本的高速運算放大器在消費類電子中的應用
圖3. 交流耦合時鐘緩沖器(單位增益)

采用低成本的高速運算放大器在消費類電子中的應用
圖4. 交流耦合時鐘緩沖器瞬態響應

如上所示,當設計時鐘緩沖器時,高速放大器往往能夠以更低的成本提供更多的靈活性,在許多應用中都能夠同傳統的時鐘緩沖器相競爭。針對具體的應用,還可以選擇使用單電源放大器或雙電源放大器。
