使用緩沖電路的晶閘管

發布時間:2020-08-07 責任編輯:lina

【導讀】緩沖電路是吸收能量搞得電路,用于舒緩因電路電感造成的電壓尖峰。有時候,因為過流,過壓以及過熱,元器件會出現損壞。而過流保護的電路我們有保險絲,過熱有散熱器或風扇。

緩沖電路是吸收能量搞得電路,用于舒緩因電路電感造成的電壓尖峰。有時候,因為過流,過壓以及過熱,元器件會出現損壞。而過流保護的電路我們有保險絲,過熱有散熱器或風扇。

緩沖電路則用于限制電壓或電流的改變速率(di/dt 或 dv/dt)以及電路開關時的過壓。緩沖電路是電阻與電容的串聯,然后與晶體管或晶閘管這樣的開關相連,起到保護和提高性能的作用。開關和中繼間的緩沖電路也可以用來防止電弧產生。

在該項目,我們將告訴你緩沖電路是如何保護晶閘管免受過壓或過流影響的,整個電路由緩沖電路和晶閘管以及 555 定時器的頻率生成電路組成。

所需元器件
晶閘管 TYN612
555 定時器
電阻(47kΩx2,10kΩx2,1kΩx1,150Ωx1)
電容(0.01uF,0.001UF,0.1uFx2)
二極管 1N4007
開關
9V 電源
示波器(用于輸出確認)

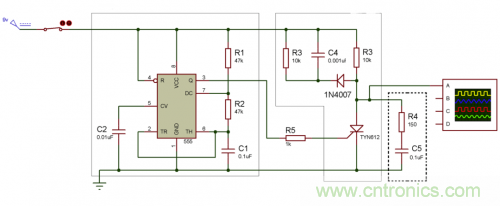

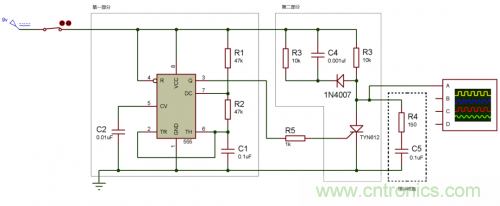

電路圖

電路的第一部分是 555 定時器組成的頻率生成電路。當 555 定時器以無穩態模式工作時,我們可以得到一個 100kHz 的脈沖。

使用緩沖電路的晶閘管

電路的第二部分則用于獲取加入緩沖電路后晶閘管的開關特性。

晶閘管 -TYN612

TYN612 中的 6 代表著斷態重復峰值電壓,VDRM 和 VRRM 為 600V,而 12 代表著通態電流有效值 IT(RMS)為 12A。晶閘管 TYN612 可以用于過壓撬棍保護,電機控制電路,勵磁涌流閑置電路,電容點火和穩壓電路中。它的門極觸發電流 IGT 范圍在 5mA 到 15mA。其工作溫度范圍在 -40℃到 125℃。

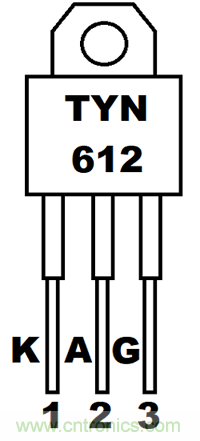

TYN612 的引腳圖

 使用緩沖電路的晶閘管

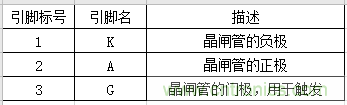

TYN612 的引腳配置

 使用緩沖電路的晶閘管

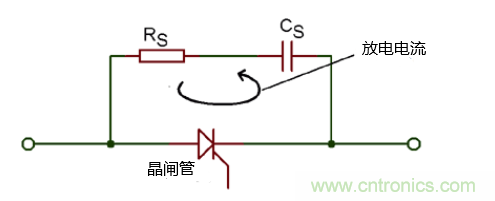

緩沖電路的設計

 使用緩沖電路的晶閘管

我們知道,緩沖電路是電阻與電容的組合。電路中的電容則負責防止不必要的 dv/dt 來觸發緊張管。因為電路通電后,開關設備會產生一個瞬時的電壓。電容 Cs 起到短路的作用,也就使得晶閘管兩端的電壓為 0。一段時間過后,電容 Cs 兩端的電壓慢慢增加。

那么電阻 Rs 起到什么作用呢?當晶閘管打開時,電容通過晶閘管放電,并發出 Vs/Rs 大小的電流。由于阻值很低,di/dt 會過高可能會對晶閘管造成損壞。所以為了限制放電電流,此處用到了 Rs。

緩沖電路的原理

電路被分為兩個部分。第一部分是 555 定時器組成的頻率生成電路,它的輸出用到晶閘管的門極。電路的第二部分用于檢查晶閘管有無緩沖電路下的開關特性。

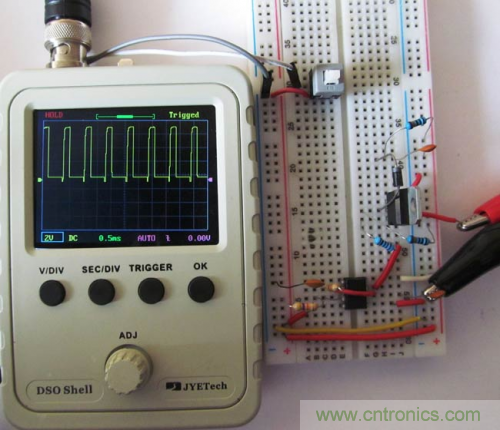

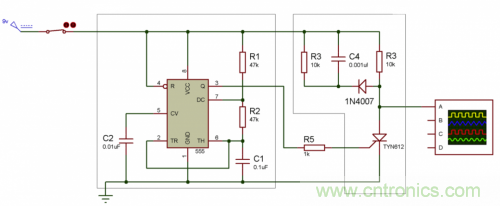

情況 1:無緩沖電路

 使用緩沖電路的晶閘管

使用緩沖電路的晶閘管

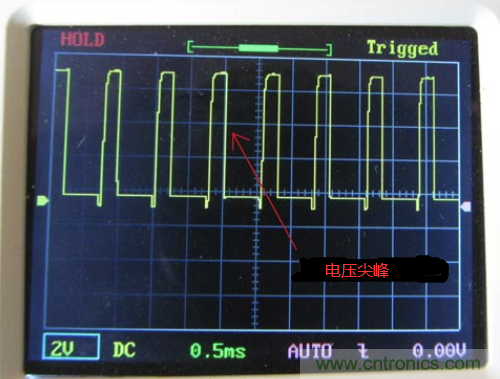

當無緩沖電路時,晶閘管的輸出見上圖,波形中會出現比較高的電壓尖峰。所以為了緩和電壓尖峰,我們需要用緩沖電路來避免設備因過壓或 dv/dt 的誤觸發受損。

使用緩沖電路的晶閘管

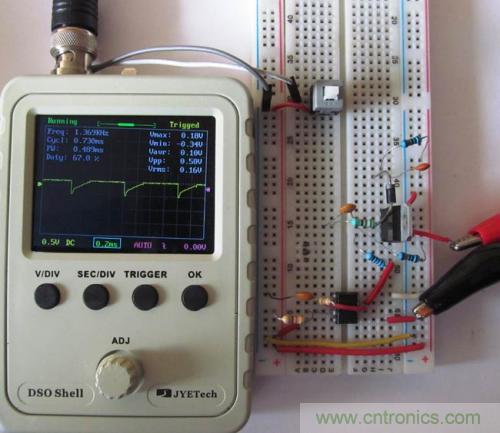

情況 2:有緩沖電路

 使用緩沖電路的晶閘管

 使用緩沖電路的晶閘管

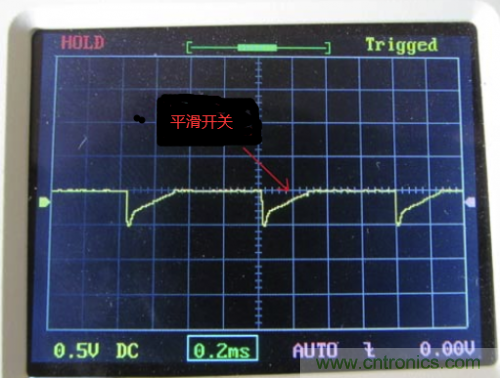

運用了緩沖電路后,它減少或緩和了波形上的電壓尖峰。因此,設備不會由于過壓而受到損壞,也將設備的 dv/dt 值降到最大值之下。

使用緩沖電路的晶閘管
