MOS管如何拆裝?
發布時間:2020-06-11 責任編輯:lina
【導讀】風槍溫度調試,把風槍調到 320 度,風速 1 檔,MOS 管屬于小型玻璃管 , 容易夾裂,所以在拆的時候一定要小心 , 撬的時候用力一定輕 , 要顧及周圍的元器件不能碰到 , 如果有帶膠的芯片需要避開 , 吹的過程中風槍不能停留太久。
風槍溫度調試,把風槍調到 320 度,風速 1 檔,MOS 管屬于小型玻璃管 , 容易夾裂,所以在拆的時候一定要小心 , 撬的時候用力一定輕 , 要顧及周圍的元器件不能碰到 , 如果有帶膠的芯片需要避開 , 吹的過程中風槍不能停留太久。
二、撬 MOS 管的時候要用鋒利一點的刀片 , 把刀片放在 MOS 管下面 , 用手指往上帶一點力度 , 風槍一直對著吹 , 待錫剛?cè)诨瘯r(shí) MOS 管會自然脫落。
三、MOS 管屬于帶膠芯片 , 撬下來時需要對主板進行除膠 , 除膠的時候要小心不能太大力度 , 不然會掉點 , 除膠用鑷子尖去輕輕刮就好了 , 或者用斜口刀進行刮膠 , 把主板焊盤上所有的膠都清理干凈 ,
四、放少量焊油用烙鐵把焊盤拖均勻 , 不能有明顯的高低不平 , 用洗板水把焊盤清洗干凈。
五、芯片除膠 , 小芯片用烙鐵尖刮膠就可以了
六、MOS 拆下來也是需要植錫的 , 用紙巾把刮錫刀上面的錫膏多余的焊油吸干(盡量干一點),把植錫網洗干凈(每個小孔都不能有異物),把 MOS 管鋪在一塊紙巾上面,用植錫網對準
往上面涂錫膏,抹均勻干凈以后用無塵布來回擦一擦,把風槍調到 280°,風速全部關掉,風槍口從遠到進慢慢在植錫網上移動 , 植好錫以后取下時要小心 , 用鑷子在錫珠處輕輕從上往下頂 , 取下時放少量焊油 , 用風槍吹待錫珠全部歸位。

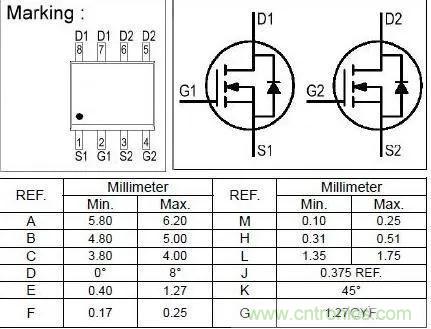

七、裝 MOS 管是有腳位的,在 MOS 管的背面都有一個小點,稱為第一腳,在拆下時是需要看方向的,如果忘記了該怎么辦,找一個板來對比 , 沒有板在圖紙或者位號圖里面查找方向。
八、把焊盤放少量焊油,焊油太多會移位,把 MOS 管用鑷子夾到需要焊接的主板上,方向擺好,風槍溫度同樣是 320 度,風速 1 檔,對準 MOS 管吹焊時間在 15 秒,待錫珠融化后用鑷子輕輕觸碰 ,MOS 管會自動復位就說明已經焊好。
