一文帶你解讀電感式、電容式與霍爾式接近開關

發布時間:2020-03-04 責任編輯:lina

【導讀】電感式接近開關屬于一種有開關量輸出的位置傳感器,它由 LC 高頻振蕩器和放大處理電路組成,利用金屬物體在接近這個能產生電磁場的振蕩感應頭時,使物體內部產生渦流。

電感式接近開關工作原理:
電感式接近開關屬于一種有開關量輸出的位置傳感器,它由 LC 高頻振蕩器和放大處理電路組成,利用金屬物體在接近這個能產生電磁場的振蕩感應頭時,使物體內部產生渦流。這個渦流反作用于接近開關,使接近開關振蕩能力衰減,內部電路的參數發生變化,由此識別出有無金屬物體接近,進而控制開關的通或斷。這種接近開關所能檢測的物體必須是金屬物體。

一文帶你解讀電感式、電容式與霍爾式接近開關

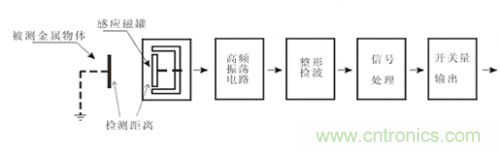

工作流程方框圖

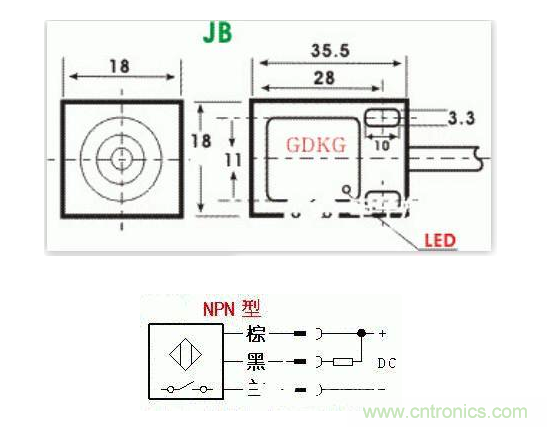

產品 1:電感式接近開關(NPN 三極管驅動輸出)
檢測距離:1~5 毫米被檢測物:18X18X1 毫米 鐵響應頻率:150HZ 工作電壓:5~50V 直流工作電流:小于 10 毫安輸出驅動電流:200 毫安溫度范圍:-25~70 度這是一種用途非常廣泛的電感接近開關,只能用于檢測金屬物,特別是對鐵金屬能很好的檢測出來,并且性能穩定可靠,是最常用的檢測方法,被廣泛應用到限位開關、狀態檢測等用途,它的體積 18X18X35 毫米,背后有工作指示燈,當檢測到物體時紅色 LED 點亮,平時處于熄滅狀態,非常直觀,引線長度為 100 毫米。

 一文帶你解讀電感式、電容式與霍爾式接近開關

這種光電開關的輸出采用 NPN 型三極管集電極開漏輸出模式,也就是說模塊的黑線就是三極管的集電極,如果模塊檢測到信號,三極管就會導通,將黑線下拉到地電平,黑線和棕線之間就會出現電源電壓,如果電源是 12V 的那么這個電壓就是 12V,如果電源是 24V 這個電壓就是 24V,一般三極管的驅動能力約 100 毫安左右,所以可以直接驅動繼電器等小功率負載。如果客戶希望得到的是一個電壓信號,可以在黑線和棕線之間接一個 1K 的電阻,這時模塊沒有信號時,黑線就是電源+電壓,模塊檢測到信號時黑線跳變成電源地(實際是 0.2V,三極管的導通壓降)。

電容式接近開關工作原理:
電容式接近開關亦屬于一種具有開關量輸出的位置傳感器,它的測量頭通常是構成電容器的一個極板,而另一個極板是物體的本身,當物體移向接近開關時,物體和接近開關的介電常數發生變化,使得和測量頭相連的電路狀態也隨之發生變化,由此便可控制開關的接通和關斷。這種接近開關的檢測物體,并不限于金屬導體,也可以是絕緣的液體或粉狀物體,在檢測較低介電常數ε的物體時,可以順時針調節多圈電位器(位于開關后部)來增加感應靈敏度,一般調節電位器使電容式的接近開關在 0.7-0.8Sn 的位置動作。

 一文帶你解讀電感式、電容式與霍爾式接近開關

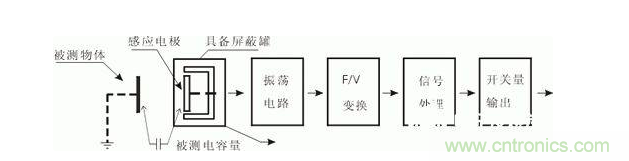

工作流程方框圖

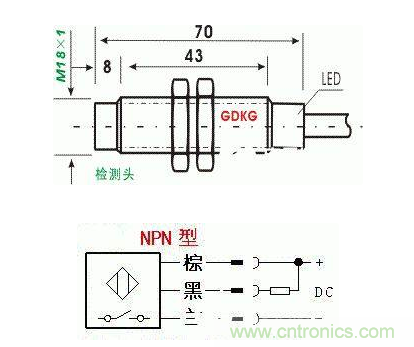

產品 2:M18 電容式接近開關(NPN 三極管驅動輸出)
檢測距離:1~10 毫米被檢測物:25X25X1 毫米響應頻率:50HZ 工作電壓:10~36V 直流工作電流:小于 10 毫安輸出驅動電流:300 毫安溫度范圍:-25~70 度這是一種電容接近開關,主要用于檢測非金屬物,被廣泛應用到顆粒料位儀、人體接近開關等用途,它的直徑為 18 毫米,固定時只要在設備外殼上打一個 18 毫米的園孔就能輕松固定,長度約 70 毫米,背后有工作指示燈,當檢測到物體時紅色 LED 點亮,平時處于熄滅狀態,非常直觀,引線長度為 100 毫米。

 一文帶你解讀電感式、電容式與霍爾式接近開關

這種光電開關的輸出采用 NPN 型三極管集電極開漏輸出模式,也就是說模塊的黑線就是三極管的集電極,如果模塊檢測到信號,三極管就會導通,將黑線下拉到地電平,黑線和棕線之間就會出現電源電壓,如果電源是 12V 的那么這個電壓就是 12V,如果電源是 24V 這個電壓就是 24V,一般三極管的驅動能力約 100 毫安左右,所以可以直接驅動繼電器等小功率負載。如果客戶希望得到的是一個電壓信號,可以在黑線和棕線之間接一個 1K 的電阻,這時模塊沒有信號時,黑線就是電源+電壓,模塊檢測到信號時黑線跳變成電源地(實際是 0.2V,三極管的導通壓降)。

霍爾式接近開關工作原理:
當一塊通有電流的金屬或半導體薄片垂直地放在磁場中時,薄片的兩端就會產生電位差,這種現象就稱為霍爾效應,霍爾效應的靈敏度高低與外加磁場的磁感應強度成正比的關系。

霍爾開關就屬于這種有源磁電轉換器件,它是在霍爾效應原理的基礎上,利用集成封裝和組裝工藝制作而成,它可方便的把磁輸入信號轉換成實際應用中的電信號,同時又具備工業場合實際應用易操作和可靠性的要求。霍爾開關的輸入端是以磁感應強度 B 來表征的,當 B 值達到一定的程度(如 B1)時,霍爾開關內部的觸發器翻轉,霍爾開關的輸出電平狀態也隨之翻轉。輸出端一般采用晶體管輸出,和接近開關類似有 NPN、PNP、常開型、常閉型、鎖存型(雙極性)、雙信號輸出之分。霍爾開關具有無觸電、低功耗、長使用壽命、響應頻率高等特點,內部采用環氧樹脂封灌成一體化,所以能在各類惡劣環境下可靠的工作?;魻栭_關可應用于接近開關,壓力開關,里程表等,作為一種新型的電器配件。

霍爾開關的功能類似干簧管磁控開關,但是比它壽命長,響應快無磨損,而且安裝時要注意磁鐵的極性,磁鐵極性裝反無法工作。

一文帶你解讀電感式、電容式與霍爾式接近開關

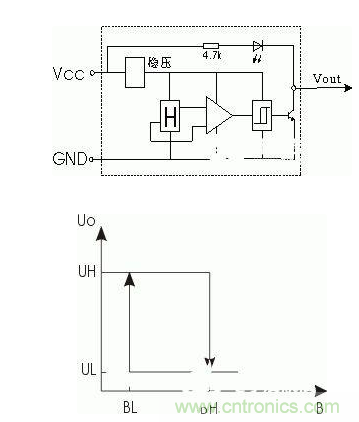

內部原理圖及輸入 / 輸出的轉移特性

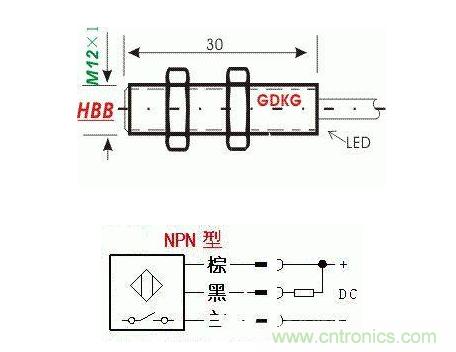

產品 3:M12 霍爾式接近開關(NPN 三極管驅動輸出)
檢測距離:1~10 毫米工作電壓:3~28V 直流工作電流:小于 5 毫安響應頻率:5000HZ 輸出驅動電流:100 毫安,感性負載 50 毫安溫度范圍:-25~70 度安裝方式:埋入式。這是最常用的霍爾開關,它的直徑為 12 毫米,固定時只要在設備外殼上打一個 12 毫米的園孔就能輕松固定,長度約 30 毫米,背后有工作指示燈,當檢測到物體時紅色 LED 點亮,平時處于熄滅狀態,非常直觀,引線長度為 100 毫米。

一文帶你解讀電感式、電容式與霍爾式接近開關

這種光電開關的輸出采用 NPN 型三極管集電極開漏輸出模式,也就是說模塊的黑線就是三極管的集電極,如果模塊檢測到信號,三極管就會導通,將黑線下拉到地電平,黑線和棕線之間就會出現電源電壓,如果電源是 12V 的那么這個電壓就是 12V,如果電源是 24V 這個電壓就是 24V,一般三極管的驅動能力約 100 毫安左右,所以可以直接驅動繼電器等小功率負載。如果客戶希望得到的是一個電壓信號,可以在黑線和棕線之間接一個 1K 的電阻,這時模塊沒有信號時,黑線就是電源+電壓,模塊檢測到信號時黑線跳變成電源地(實際是 0.2V,三極管的導通壓降)
