以太網交換機SoC是數據中心的核心，必須以快于12Tbps到25Tbps的速率傳送數據，這需要256個通道的100G SerDes接口，因此無法將這種SoC裝入800 mm2大小的掩模版。為克服這一挑戰，設計人員將SoC拆分為這樣一種配置：其中，內核die被I/O die包圍，如圖2所示。然后，使用Die-to-die收發器將內核die連接到I/O die。



在這種用例中，僅當die-to-die收發器的帶寬密度遠優于I/O die中的長距離SerDes時， die拆分才有效用。因此，關鍵參數是每毫米的die邊緣（die-edge）帶寬密度。

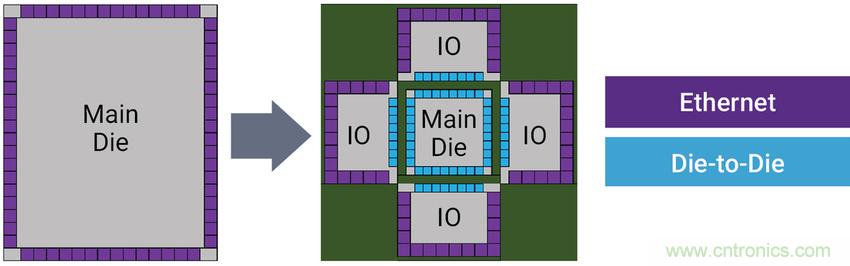

圖2：需要die-to-die連接的以太網交換機SoC示例



在一款A(yù)I SoC中，每個die都包含智能處理單元（IPU）和位于每個IPU附近的分布式SRAM。在這種用例下，一個die中的IPU可能需要依賴于極低延遲的短距離die-to-die鏈接來訪問另一die中SRAM內的數據。

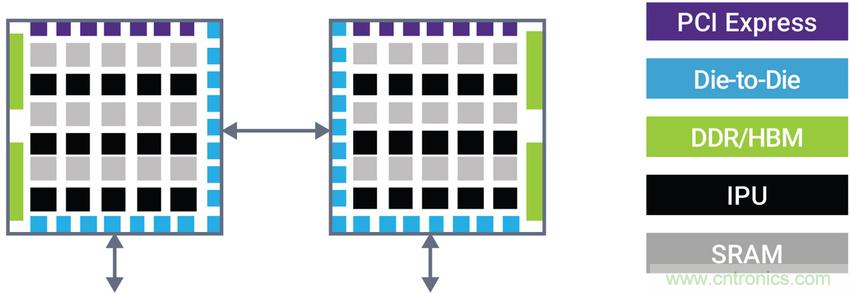

圖3：需要die-to-die連接的AI SoC示例



在所有這些用例中，用于die-to-die連接的理想高速PHY可以簡化MCM封裝要求。由于每個通道的吞吐量高達112 Gbps，因此在通道數量相對有限的情況下可實現非常高的總吞吐量。在這種情況下，封裝走線間距和堆疊可能比較保守（L /S通常為10u /10u）。在這些用例中，也可以使用傳統、低成本、基于有機基材料的封裝。



Die-to-die連接的高速PHY IP要求

光互聯論壇（OIF）正在定義電氣I/O標準，以在超短距離（USR）和極短距離（XSR）鏈路上以高達112Gbps的數據速率傳輸數據。這些規范定義了die-to-die的鏈接（即：封裝內）以及die-to-die到與該SoC位于同一封裝內的光學引擎的鏈接，從而顯著降低了功耗和復雜性，并實現了極高的吞吐量密度。



在研究用于MCM中的die-to-die連接的高速PHY IP方案時，SoC設計人員必須考慮幾個基本功能，包括：以千兆位或兆兆位每秒（Gbps或Tbps）度量的數據吞吐量或帶寬；以每比特皮焦耳（pJ/bit）為單位檢視的能源效率；以納秒為單位測量的延遲；以毫米為單位表度的最遠鏈接距離；以及誤碼率（無單位）。



數據吞吐量或帶寬

為了實現與其它收發器的互操作性， die-to-die PHY IP必須確保符合USR和XSR鏈路的相關OIF電氣規范。支持脈沖幅度調制（PAM-4）和不歸零（NRZ）信令對于滿足兩種鏈路的要求并實現每通道最大112Gbps帶寬至關重要。這種信令支持非常高的帶寬效率，因?yàn)樵贛CM中的die之間傳輸?shù)臄?shù)據量非常大，因此帶寬效率是至關重要的要求。數據移動速率通常在每秒兆兆位水平，這就限制了分配給USR和XSR鏈路的芯片邊緣（前端/ beach front）的大小。



但是，同樣重要的是支持多種數據速率。通常，期望在假設其數據速率與內部建構數據速率相匹適或支持chip-tp-chip協議所需的所有數據速率的條件下，實現die-to-die的鏈接。例如，即使在諸如32Gbps這樣的高速下，PCI Express也必須支持低至2.5Gbps的數據速率以進行協議初始化。



鏈接距離

在die-to-die的實現中，大量數據必須流經橋接die間間隙的短數據路徑。為保證將die放置在封裝基板上時的最大靈活性，PHY IP必須支持TX和RX之間50mm的最長距離。



能效

能效成為重要的因素，尤其是在將SoC功能劃分為多個同質die的用例中。在這種情況下，設計人員尋求在不影響SoC總功耗預算的情況下在die之間推送大量數據的方法。理想的die-to-die PHY IP的能效應好于每比特1皮焦耳（1pJ/bit）或等效的1mW/Gbps。



延遲和誤碼率

為了使die之間的連接“透明”，延遲必須極其低，同時必須優化誤碼率（BER）。由于采用了簡化的架構， die-to-die PHY IP本身可實現超低延遲，而B(niǎo)ER優于10e-15。根據鏈路距離，可能需采用前向糾錯（FEC）機制保護互連，以實現如此低的BER。 FEC延遲會影響方案的整體延遲。



Macro 擺放

除了這些與性能相關的參數外，PHY IP還必須支持在die所有位向的放置，以實現die以及MCM的高效平面規劃。宏的優化布局可實現低耦合的高效die間布線、優化的die和MCM大小、并最終提高能效。



選擇die-to-die的PHY IP時，還有許多其它考慮因素，包括整合進可測試性功能，以便能夠在封裝之前對die進行生產測試，但前述幾點是最重要的。



結論

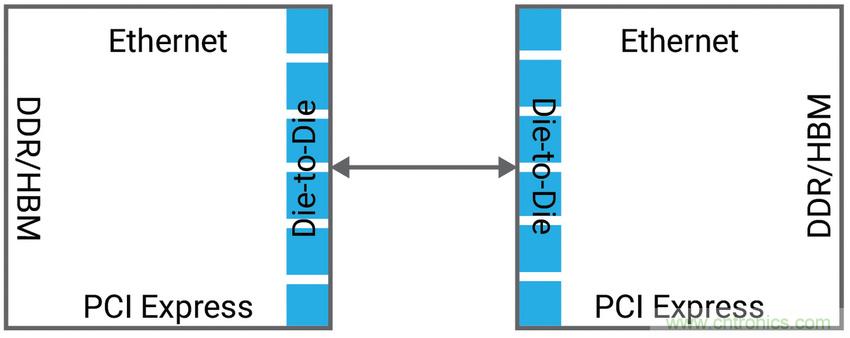

更高的數據速率和更復雜的功能正在增加用于超大規模數據中心、AI和網絡應用的SoC的大小。隨著SoC尺寸接近掩模版尺寸，設計人員被迫將SoC分成較小的die，這些die封裝在多芯片模塊（MCM）中，以實現高良率并降低總體成本。然后，MCM中的較小die通過die-to-die互連進行鏈接，這些互連具有極低功耗和 而且每個die邊緣都具有高帶寬。在高性能計算和AI應用中，大的SoC被分為兩或多個同質die；在網絡應用中，I/O和互連內核被分為單獨的die。這種SoC中， die-to-die的互連必須不影響整體系統性能，并且要求低延遲、低功耗和高吞吐量。這些要求推動了對諸如Synopsys的DesignWare®USR/XSR PHY IP這樣的高吞吐量die-to-die PHY的需求，該IP支持MCM設計中的die-to-die鏈接，每通道的數據速率高達112Gbps，且能效極高。DesignWare USR/XSR PHY IP符合用于USR和XSR鏈接的OIF CEI-112G和CEI-56G標準。
