【導讀】互感器是供電系統的重要設備，其故障最初都伴隨著局部或整體的溫度異常，紅外熱像儀可簡便、安全、實時、直觀地檢測和診斷設備故障，確保設備安全和長期運行。
互感器是供電系統的重要設備，其故障最初都伴隨著局部或整體的溫度異常，紅外熱像儀可簡便、安全、實時、直觀地檢測和診斷設備故障，確保設備安全和長期運行。
電流 / 電壓互感器簡介
為了保證電力系統安全經濟運行,必須對電力設備的運行情況進行監視和測量。但一般的測量和保護裝置不能直接接入一次高壓設備,而需要將一次系統的高電壓和大電流按比例變換成低電壓和小電流,供給測量儀表和保護裝置使用。執行這些變換任務的設備,最常見的就是我們通常所說的互感器 . 進行電壓轉換的是電壓互感器( potentialtransformer),簡稱 PT。而進行電流轉換的互感器為電流互感器(current transformer),簡稱為 CT。
電流互感器的作用：
[size=14.0000pt]1、將很大的一次電流轉變?yōu)闃?biāo)準的 5 安培；
2、為測量裝置和繼電保護的線圈提供電流；
3、對一次設備和二次設備進行隔離。
電壓互感器的作用：把高電壓按比例關系變換成 100V 或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。
一、電流互感器過熱一般有以下原因：
1、因內、外接頭松動，一次過負荷或二次開路造成過熱。
2、因鐵芯或零件松動，電場屏蔽不當，二次開路或電位懸浮，末屏開路及絕緣損壞造成過熱。
二、電壓互感器一般過熱有以下原因：
1、產品質量不好：如果由于產品本身絕緣、鐵芯疊片及繞制工藝不過關等，均可使電壓互感器發熱過量使絕緣長期處于高溫下運行，從而導致絕緣加速老化，形成惡性循環。
2、過載、三相不平衡、諧振造成 PT 內部繞組發熱增加，尤其是在電壓高于 PT 額定電壓情況下，PT 內部發熱更加嚴重。
三、紅外熱像儀一般有以下應用：
a）檢測因接頭連接不良，螺栓，墊圈未壓緊或過緊造成的過熱。
b）電流互感器、電壓互感器因漏油會造成缺油或假油位。由于油面上下介質熱物性參數差異較大，會在設備外表面產生與油位對應的明顯溫度梯度，也可以用紅外檢測方法發現。
c）檢測設備由于過熱 / 三相不平衡 / 諧振引起的局部過熱。
d）檢測由于鐵芯質量不佳或片間局部絕緣破損，引起的鐵芯局部過熱。

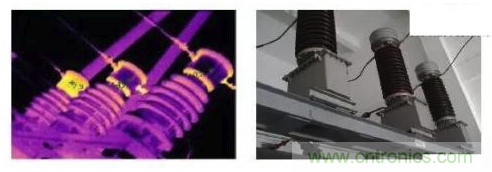

Fluke 已申請專利的 IR－Fusion 技術除了拍攝紅外圖像外，還同時捕獲一幅數字照片，將其融合在一起，有助于識別和定位故障，從而能夠在第一時間正確的修復故障。
Fluke Ti 系列熱像儀配備了功能強大的軟件，用于存儲和分析熱圖像并生成專業報告。通過該軟件，可以對存儲在從熱像儀下載的圖像中發射率、反射溫度補償以及調色板等關鍵參數進行調節，而這些都可以在辦公室進行，提高了檢查的安全性和方便性。
四、操作可能會遇到哪些問題？
如果沒有加載運行或者負荷很低，則會使設備故障發熱不明顯，即使存在較嚴重的故障，也不可能以特征性熱異常的形式暴露出來。只有當設備在額定電壓下運行，而且負荷越大時，發熱及溫升才越嚴重，故障點的特征性熱異常也暴露得越明顯。因此在進行紅外檢測時要盡量保證設備在額定電壓和滿負荷下運行，即使不能做到連續滿負荷運行，也應編制一個運行方案，以便在檢測前和檢測過程中，能讓設備滿負荷運行一段時間(如 4～6h)，使設備故障部位有足夠的發熱時間，并保證其表面達到穩定溫升。
設備內部故障出現在電氣設備的內部，因此反映的設備外表的溫升很小，通常只有不到 1℃。檢測這種故障對熱像儀的靈敏度要求較高。
五、如何才能拍攝清晰的熱像圖？
互感器通常處于環境溫度下，要得到一幅清晰的紅外熱圖，我們建議：
1、應用于溫差小的場合時，盡量選擇熱靈敏度較高的熱像儀。
2、對于高反射的設備表面，應該采取適當措施來減少對太陽輻射及周圍高溫物體輻射的影響?；蛘吒淖儥z測角度，找到能避開反射的最佳角度進行檢測。
3、先使用自動模式測量設備的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。
4、調色板模式最好設置在灰度或鐵紅，這樣熱像圖較為清晰。
