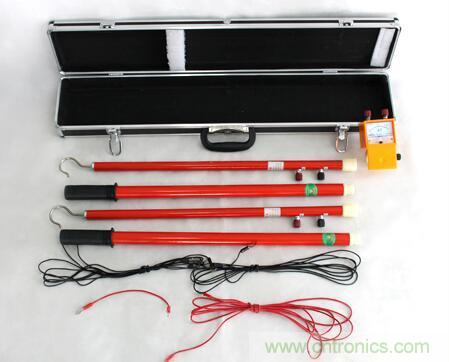

高壓核相器的使用方法

一、使用前檢查



1、自行檢測辨別相位儀器是否良好，方法如下：

先將試驗線插入 FRD 核相儀插孔，將另一端插入 220V 交流電壓，此時若有三反應，表示是好的，若無三反應，表示有問題不能用。



2、用萬用表檢測試驗線是否導通。

3、用萬用表或搖表檢測衰減部件阻值是否符合表三



以上方法檢測核相儀表示正常的，就可以正式核相了。如果已經知道 FRD 核相儀表是正常的，也可不用檢測直接使用。在檢測中如果過沒有發出聲音或聲音很小，說明電池電壓不足，應更換電池，可打開表外殼換上新的 9V 層疊電池。



二、核相前檢測



1、在正式核相前，應在同一電網系統對核相器進行檢測是否良好，一人將甲棒與導電體其中一相接觸，另一人在乙棒在同一電網導電體逐相接觸，按表示所述不同功能相有三反應，同相無三反應。然后才可以正式核相位。



三、核相操作



1、核相操作應由三人進行，兩人操作一人監護。且必須逐相操作，逐一記錄，根據表示所述的“三有三無”確定是否同相位。核相位操作要認真執行本單位制定的規程制度。



2、特別注意的是在操作時，人體不得解除核相儀表、高壓連線，人體與核相儀表要保持 2.1m 的安全距離（將核相儀表放在第二根連接桿上端），接地線要可靠接地。同時人體與高壓連線也要保持足夠的安全距離（2.1m）（請按照核相器試驗操作規程的要求進行操作核相）。連接兩根測試桿的測試線為普通 220V 導線，在核相時人體不得解除或近距離解除該導線。使用時應將過長的導線用扎帶扎在第一根測試桿上，同時離人體要有足夠的安全距離（請參照高壓電氣操作規程），高壓連線也不得與大地接觸。







高壓核相器使用注意事項



1、高壓核相器甲棒和乙棒應分別接地，工作中某棒地線脫落應停止工作，接好后再進行測量。



2、高壓核相器應置于干燥處定期檢查絕緣電阻值，35KV 定相器觸勾對接地約 60M。



3、現場工作 zui 好四人，但不得少于三人，填寫第二種工作票。



4、高壓核相器設計中已盡量減少金屬裸露部分，但工作中仍應高度思想集中，防止造成線間短路和接地事故。
