對于晶振，小編曾從多方面進行過介紹，如有源晶振、陶瓷晶振、金屬晶振、晶振工作原理等。而在本文中，小編將為大家介紹晶振負載電容，并介紹其于電路中的具體作用以及工作原理，讓我們一起來了解下吧。



一、什么是晶振電容?



晶振的負載電容對于的選購固然重要，在工作中市場遇到一些顧客只知道尺寸、頻率。對于精度、負載電容表示并無要求。通常這種情況下我們會推薦常用的 pf、ppm(進口晶振正品的一般為 10、20)。等到發貨的時候才問是不是他們要的 pf.



一些顧客表示并不知道 pf 是什么，晶振的負載電容是分別接在晶振的兩個腳上和對地的電容，一般在幾十 PF. 它會影響到晶振的諧振頻率和輸出幅度，一般客戶向我們?cè)儐?wèn)晶振時我們都會問他們所需晶振的負載電容是多少。

因?yàn)榫д褙?fù)載電容取值直接關系到調頻的準確度。如果負載電容不夠準確，那么買來的晶體準確度就會差，關于負載電容的計算方法即從晶體兩端看進去電容的總和。



計算公式：晶振的負載電容=[(Cd*Cg)/(Cd Cg)] Cic △C 式中 Cd，Cg 為分別接在晶振的兩個腳上和對地的電容，Cic(集成電路內部電容) △C(PCB 上電容)一般為 3 至 5pf.



所以我們?cè)诓少?gòu)的時候一定要找工程師詢問清楚對于 pf、ppm 的要求。不同的產品要求也是截然不同的。在使用的時候帶來的效果也是不一樣的。





二、可調片電容的工作原理



1. 可調貼片電容的含義



可調貼片電容是指容值可以調節的貼片電容，貼片電容是指封裝方式是貼片封裝的電容器，電容器是指一種容納電荷的器件，任何兩個彼此絕緣且相隔很近的導體(包括導線)之間都構成一個電容器，可調電容就是通過移動其中的一個導體(又稱動片)來調節電容器的容值。



2. 可調貼片電容的結構原理



可調貼片電容首先是一種電容器，最簡單的電容器是由兩端的極板和中間的絕緣電介質(包括空氣)構成的。通電后，極板帶電，形成電壓(電勢差)，但是由于中間的絕緣物質，所以整個電容器是不導電的。不過，這樣的情況是在沒有超過電容器的臨界電壓(擊穿電壓)的前提條件下的。我們知道，任何物質都是相對絕緣的，當物質兩端的電壓加大到一定程度后，物質是都可以導電的，我們稱這個電壓叫擊穿電壓。電容也不例外，電容被擊穿后，就不是絕緣體了。不過這樣的電壓在電路中是見不到的，所以都是在擊穿電壓以下工作的，可以被當做絕緣體看。





還有一種情況在交流電路中，因?yàn)殡娏鞯姆较蚴请S時間成一定的函數關系變化的。而電容器充放電的過程是有時間的，這個時候，在極板間形成變化的電場，而這個電場也是隨時間變化的函數。實際上，電流是通過電場的形式在電容器間通過的。有句話叫通交流，阻直流，說的就是電容的這個性質。



三、可調貼片電容的作用



可調貼片電容是電容器的一種，我們先看下電容器的作用。





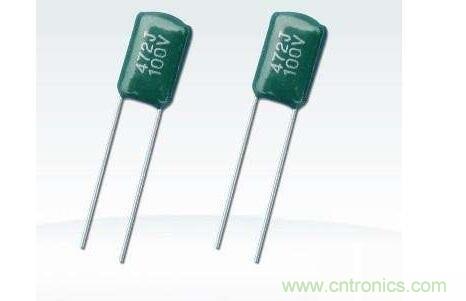

1. 旁路電容和去耦電容：旁路電容實際也是去耦合的，只是旁路電容一般是指高頻旁路，也就是給高頻的開關噪聲提高一條低阻抗泄防途徑。高頻旁路電容一般比較小，根據諧振頻率一般取 0.1μF、0.01μF 等;而去耦合電容的容量一般較大，可能是 10μF 或者更大，依據電路中分布參數、以及驅動電流的變化大小來確定。旁路是把輸入信號中的干擾作為濾除對象，而去耦是把輸出信號的干擾作為濾除對象，防止干擾信號返回電源。這應該是他們的本質區別。





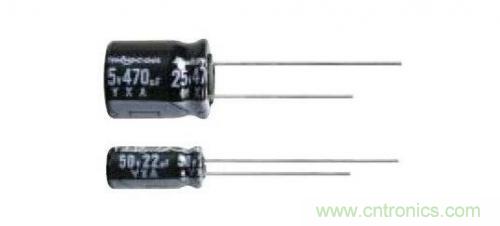

2. 濾波電容：在濾波中，大電容(1000μF)濾低頻，小電容(20pF)濾高頻。曾有人形象地將濾波電容比作“水塘”。由于電容的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的加入或蒸發而引起水量的變化。它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩沖了電壓。濾波就是充電，放電的過程。

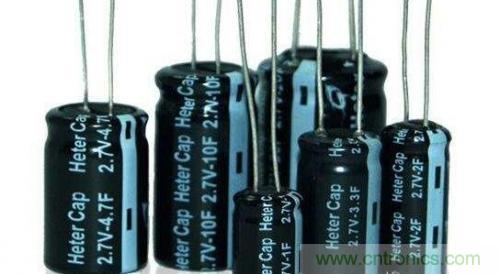

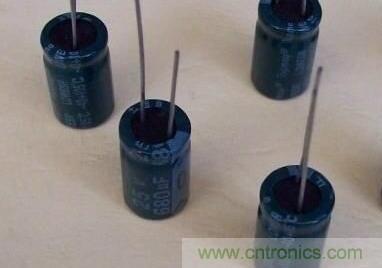

3. 儲能電容：儲能型電容器通過整流器收集電荷，并將存儲的能量通過變換器引線傳送至電源的輸出端。電壓額定值為 40～450VDC、電容值在 220～150 000μF 之間的鋁電解電容器是較為常用的。根據不同的電源要求，器件有時會采用串聯、并聯或其組合的形式，對于功率級超過 10KW 的電源，通常采用體積較大的罐形螺旋端子電容器。
