本例介紹的三相交流電相序指示器，采用數字集成電路制作而成，它采用LED發光二極管來指示三相交流電的相序是否正確。當發光二極管發光時，說明相序排列正確；若發光二極管不亮，則說明相序錯誤。

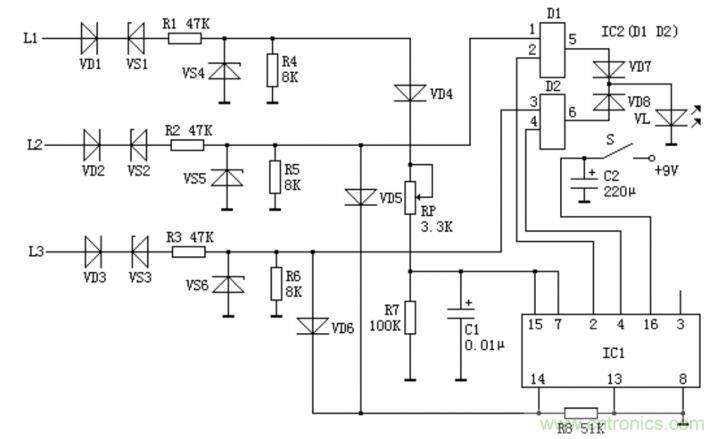

電路工作原理如下圖所示。



　　

該三相交流電相序指示器電路由穩壓電路、計數分配器和LED驅動電路組成。三相交流電壓先經VDl~VD3、VSl~VS3和R1~R3限流降壓后，將三相正弦波電壓變成近似鋸齒波，再通過VS4~VS6穩壓為5V左右的直流電壓。VD4正端的方波信號經VD4、RP和R7、Cl處理后，作為ICl第15腳的周期脈沖清零信號；VD5和VD6正端的方波一路分別加至Dl和D2的輸大端上，另一路經VD5、VD6取樣后作為ICl的觸發脈沖信號。



當相線Ll電壓處于有效狀態、ICl的15腳（R端）有方波信號輸人時，ICl內電路清零復位，其3腳（Y0端）輸出高電平，而2腳（Y1端）和4腳（Y2端）輸出低電平，此時若相線愧和L3相序正確，則相線U電壓處于有效狀態。VD5正端由方波信號時，ICl計人一個計數脈沖，其2腳輸出高電平，使Dl輸出高電平，D2輸出低電平，VD7導通，VL點亮。同理，在相線L3電壓處于有效狀態、VD6正端由方波信號時，IC1又計人一個計數脈沖，使4腳輸出高電平，使D2輸出高電平，D1輸出低電平，VD8導通、VD7截止，VL點亮。由此可見，在三相交流電壓相序正確（按Ll、L2、L3順序排列）時，Dl和D2交替輸出高電平，使VL閃亮（其閃爍頻率約為100Hz）。若三相交流電壓相序不正確，則DI和D2均輸出低電平，VD7和VD8不導通，VL不發光。



在元器件的選擇上，ICl選用CD4017或CC4017型十進制計數/脈沖分配器集成電路；IC2選用74LS08型四與非門集成電路。Rl~R3均選用1~2W金屬膜電阻器；R4~R8選用1/4W碳膜電阻器或金屬膜電阻器。RP選用有機實心可變電阻器。Cl選用滌綸電容器或獨石電容器；C2選用耐壓值為16V的鋁電解電容器。VDl~VD3均選用1N4007型硅整流二極管；VD4，VD8均選用1N4148型硅開關二極管。VSl~VS3均選用lW、160V的硅穩壓二極管VS4~VS6均選用lW、5.lV硅穩壓二極管。VL選用p5mm的高亮度發光二極管。
