教你識別假冒MLCC,避免企業巨額損失
發布時間:2019-08-16 責任編輯:lina
【導讀】MLCC是片式多層磁介電容器英文縮寫,MLCC是由印好電極(內電極)的陶瓷介質膜片以錯位的方式疊合起來,經過一次性高溫?zé)Y(jié)形成陶瓷芯片,再在芯片的兩端封上金屬層(外電極),從而形成一個類似獨石的結構體,故也叫獨石電容器。
MLCC(Multi-layer Ceramic Capacitors)是片式多層磁介電容器英文縮寫,MLCC是由印好電極(內電極)的陶瓷介質膜片以錯位的方式疊合起來,經過一次性高溫?zé)Y(jié)形成陶瓷芯片,再在芯片的兩端封上金屬層(外電極),從而形成一個類似獨石的結構體,故也叫獨石電容器。
片式多層陶瓷電容器的結構主要包括三大部分:陶瓷介質,金屬內電極,金屬外電極。而多層片式陶瓷電容器它是一個多層疊合的結構,簡單地說它是由多個簡單平行板電容器的并聯體,如下圖所示。
為何有假冒MLCC:貿易商利字當頭,以次充好;供應壓力,主機廠饑不擇食。去年電容漲價,導致假貨橫飛,連一些世界五百?gòu)?qiáng)都被假電容坑過。
1、 目前MLCC行業按技術和市占比分可分為日系、韓系、臺系和大陸,日系價格要比臺系和大陸的高;
2、 MLCC分一類和二類介質材料,且二類還分為X7R、X6S、X5R、Y5V和Z5U等,存在價格差異;
3、 由于MLCC是燒結而成,且體積較小,因此通常無對應的標識。
通常主機廠采購元器件會從可追蹤渠道的供應商下單采購,一般不會采購現貨,但市場無貨而需求又十分緊急那就不得不采購現貨了,特別是17年到18年阻容緊張的時候。那么這時候如果沒有假冒MLCC識別能力那就有很大的概率采購到假貨。
假冒MLCC的鑒別:
貿易商通常是采用便宜廠家產品來代替日系等品牌產品,或者使用價格便宜介質的MLCC來替代貴的,比如使用Y5V替代X7R。那么如何鑒別假冒MLCC呢?

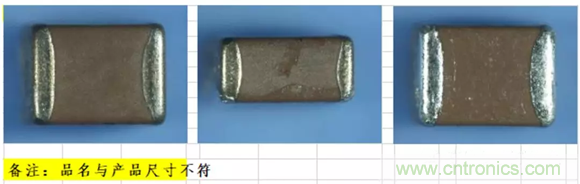

1、 建立數據庫:因?yàn)槭羌倜暗?,所以產品的各個細節無法做到和正品一致,如建立了產品尺寸數據庫(長寬高、電極寬度和形貌等),對假冒產品進行尺寸檢驗即可識別。
2、 進行DPA( DPA分析(Destructive Physical Analysis)即破壞性物理分析,它是在電子元器件成品批中隨機抽取適當樣品,采用一系列非破壞和破壞性的物理試驗與分析方法),與正品進行內部形貌和特征尺寸的比較:MLCC容量和層數、電極間距等有關,因此通過比較電極層數、電極間距、電極厚度和留邊尺寸等特征尺寸,可有效識別假冒MLCC。下表為某個案例中發現村田的假冒品,假冒品可能為X5R材質,而原村田規格為X7R材質,使用了該假冒MLCC后故障率顯著提高。
內部結構

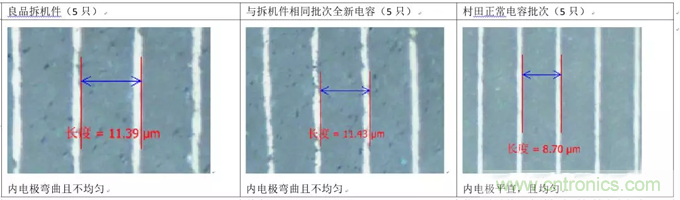

特征尺寸(相鄰內電極間距)

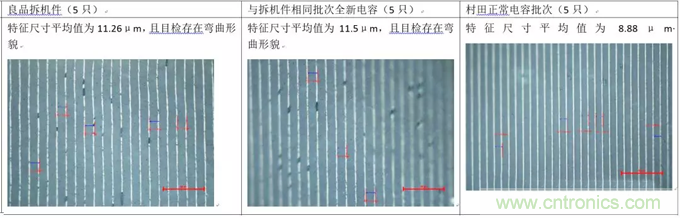

微觀特征尺寸圖(相鄰內電極間距)
